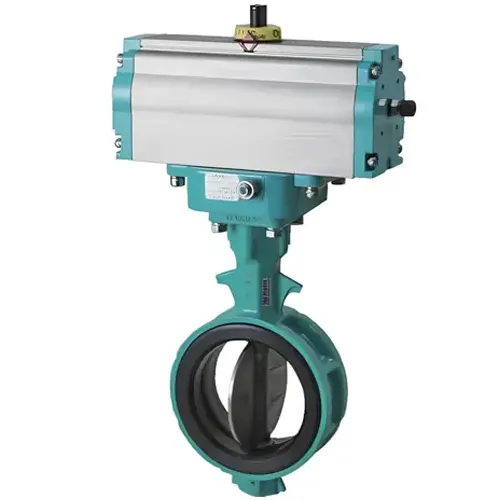

Van bướm khí nén Tomoe 700Z-7E

250.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 50.000 (17%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 17/04/2024 lúc 02:17 chiều

Van bướm khí nén Tomoe 700Z-7E có cấu trúc là van bướm nhôm điều khiển bằng khí nén kết nối với các hệ thống ống kích thước từ DN40 – DN300 điều khiển dòng chất trong các hệ thống ống. Cấu trúc của mã van bướm Tomoe này có phần thân từ vật liệu nhôm đúc, bộ truyền động khí nén dạng tác động kép, vỏ hợp kim, kiểu kết nối wafer, sử dụng với áp suất 1.0Mpa, nhiệt độ -20 – 120 độ C. Là sản phẩm  nằm trong phân khúc chất lượng cao, độ bền cao, hiệu suất hoạt động mạnh mẽ và khả năng điều chỉnh dòng chảy chính xác.

Thông số kỹ thuật van bướm khí nén Tomoe 700Z-7E

  • Model: 700Z-7E.
  • Kích thước kết nối: DN40 – DN300.
  • Kiểu kết nối: Kết nối kẹp wafer.
  • Vật liệu thân van: Nhôm đúc ADC12.
  • Vật liệu đĩa: SCS13, SCS14, PPS.
  • Vật liệu trục: SUS420J2.
  • Vật liệu gioăng: EPDM (NBR).
  • Kiểu điều khiển: Điều khiển khí nén.
  • Hoạt động: Tác động kép.
  • Áp suất khí nén: 0.4Mpa – 0.7Mpa.
  • Nhiệt độ làm việc: -20 – 120 độ C (EPDM), -10 độ C – 80 độ C.
  • Áp suất làm việc: 1.0 Mpa.
  • Tiêu chuẩn kết nối: JIS 5K/10K, ASME Class 125/150, DIN PN10, BS4504 PN10, GB/T 9113.1 1Mpa.
  • Thương hiệu: Tomoe
  • Xuất xứ: Nhật Bản.

Catalog van bướm khí nén Tomoe 700Z-7E:

Catalog van bướm khí nén Tomoe 700Z-7E
Catalog van bướm khí nén Tomoe 700Z-7E

Đặc điểm thiết kế van bướm khí nén Tomoe 700Z-7E

  • Xi lanh khí nén tác động kép: Model van bướm khí nén Tomoe 700Z-7E sử dụng xi lanh khí nén tác động kép trong thiết kế ( Xi lanh T-Dynamo 7E). Cấu trúc của xi lanh sử dụng khí nén cấp vào để thực hiện cả hai chu trình đóng và mở van.
  • Hai cổng cấp khí ren 1/4 nằm bên hông: Vị trí cổng cấp khí nén nằm ở bên hông của xi lanh, cấu trúc này có sự khác biệt so với các loại xi lanh khí nén phổ biến trên thị trường hiện nay. Cổng cấp khí có ren 1/4″ tiêu chuẩn ren NPT.
  • Chỉ báo vị trí định sẵn dạng cơ: Chỉ báo tích hợp sẵn trên đầu bộ truyền động khí nén dạng cơ cho phép theo dõi vị trí đóng mở hiện tại của van rất tiện lợi. Nắp chỉ báo bằng nhựa màu vàng, nhỏ gọn, có các mức chỉ báo vị trí từ góc 0 – 90 độ.
  • Giá đỡ xi lanh hợp kim thép chắc chắn: Một cấu trúc giá đỡ kết nối xi lanh và thân van được tích hợp thêm cho phép xi lanh được giữ cố định chắc chắn cũng như bảo vệ xi lanh khỏi sự gia nhiệt của lưu chất. Phần giá đỡ xi lanh này được cấu trúc từ vật liệu hợp kim thép, bền bỉ và chắc chắn. Cố định bằng các bu lông inox chống gỉ.
  • Vỏ xi lanh hợp kim hoàn thiện cao: Vỏ xi lanh và nắp xi lanh bảo vệ bên ngoài được cấu trúc từ hợp kim. Cấu trúc vỏ xi lanh chuẩn xác đảm bảo độ kín, vật liệu bền bỉ, chịu lực tốt, bảo vệ xi lanh khỏi các tác động ngoại lực.
  • Thân van nhôm đúc ADC12: Thân van bướm khí nén Tomoe 700Z-7E được đúc nguyên khối từ vật liệu nhôm ADC12, trọng lượng nhẹ, chắc chắn, bền bỉ và chống oxy hóa.
  • Đĩa van chống ăn mòn từ inox chống gỉ: Đĩa van tối ưu, mỏng nhẹ, vật liệu thép không gỉ SCS13, SCS14, PPS, chống ăn mòn, bền bỉ, chắc chắn. Cấu trúc đĩa tinh tế, đảm bảo hiệu suất làm kín tối ưu.
  • Gioăng thiết kế độ chính xác cao, hoàn thiện cao: Phần gioăng được cấu trúc từ EPDM hoặc NBR, kích thước gioăng được tính toán tỉ mỉ, chính xác, độ hoàn thiện cao. Nhờ vậy, cung cấp khả năng làm kín tuyệt vời, đáng tin cậy, hạn chế rò rỉ.
  • Cổ cao cách nhiệt tuyệt vời: Phần cổ van bướm khí nén Tomoe 700Z-7E được tính toán có độ cao thích hợp để vừa đảm bảo không ảnh hưởng đến mô men xoắn vận hành mà vẫn đảm bảo được khả năng cách ly nhiệt độ, hạn chế ảnh hưởng của sự gia nhiệt đến xi lanh khí nén.

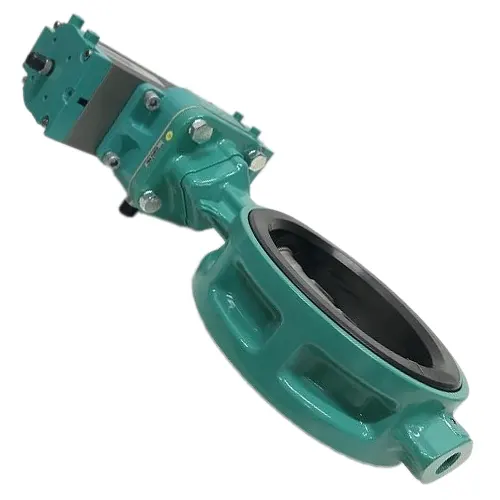

Sản phẩm van bướm khí nén Tomoe 700Z-7E
Sản phẩm van bướm khí nén Tomoe 700Z-7E

Tính năng của van bướm khí nén Tomoe 700Z-7E

  • Khả năng điều khiển, vận hành tự động: Van bướm khí nén Tomoe 700Z-7E vận hành bằng xi lanh khí nén, sử dụng áp suất khí nén làm năng lượng, cho phép tích hợp với hệ thống tủ điện để tự động hóa quá trình vận hành, điều khiển, kiểm soát hệ thống.
  • Khả năng thay thế tối ưu với cấu trúc giá tiêu chuẩn ISO 5211: Giá (bích) kết nối xi lanh được thiết kế theo tiêu chuẩn ISO 5211 nên các thông số sẽ đồng bộ và chính xác, đảm bảo khả năng thay thế tuyệt vời.
  • Cho phép tích hợp các thiết bị chức năng khác: Khả năng tích hợp với các thiết bị khác tối ưu, thiết kế theo tiêu chuẩn, tích hợp với các thiết bị chỉ báo vị trí, van điều khiển hoặc một số thiết bị khác thực hiện các chức năng liên quan tốt, độ tương thích tuyệt vời.
  • Tác động kép, điều khiển đóng và mở: Hoạt động của van bướm khí nén Tomoe 700Z-7E có dạng tác động kép, có nghĩa là cần cấp khí cho cả quá trình đóng và quá trình mở. Mang lại tiện lợi cho quá trình điều khiển, đĩa sẽ được giữ ở trạng thái đóng hoặc mở khi ngừng cấp khí theo yêu cầu.

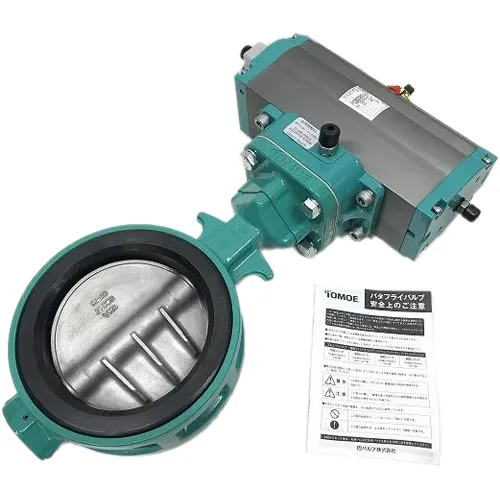

Van bướm nhôm điều khiển khí nén Tomoe 700Z-7E
Van bướm nhôm điều khiển khí nén Tomoe 700Z-7E

Ưu thế của van bướm khí nén Tomoe 700Z-7E

  • Chất lượng vượt trội: Van bướm khí nén Tomoe 700Z-7E được đánh giá rất cao về chất lượng. Sản phẩm này nằm trong phân khúc sản phẩm chất lượng cao, hàng xuất xứ Nhật Bản. Van được sản xuất theo tiêu chuẩn, tuân thủ quy định nghiêm ngặt, chất lượng được kiểm soát chặt chẽ, nên vấn đề về chất lượng luôn được kiểm soát tối ưu.
  • Giá cả phải chăng: Thiết kế van bướm khí nén Tomoe 700Z-7E tối ưu nên giá thành van phải chăng, đặc biệt, khi so sánh với chất lượng, đây là một sản phẩm rất đáng mua.
  • Hiệu suất hoạt động tối ưu: Khả năng điều khiển rất chính xác, kiểm soát hoạt động của dòng chất tối ưu.
  • Trọng lượng nhẹ, kích thước nhỏ gọn: Vật liệu cấu trúc nhẹ cùng với cấu trúc nhỏ gọn giúp kích thước tổng thể van nhỏ gọn, tiện lợi cho việc vận chuyển và lắp đặt.
  • Tối ưu chi phí: Chất lượng tuyệt vời, giảm thiểu chi phí bảo dưỡng, bảo trì, thay thế. Hiệu suất hoạt động tối ưu, khả năng điều khiển tự động tối ưu chi phí điều khiển, vận hành.

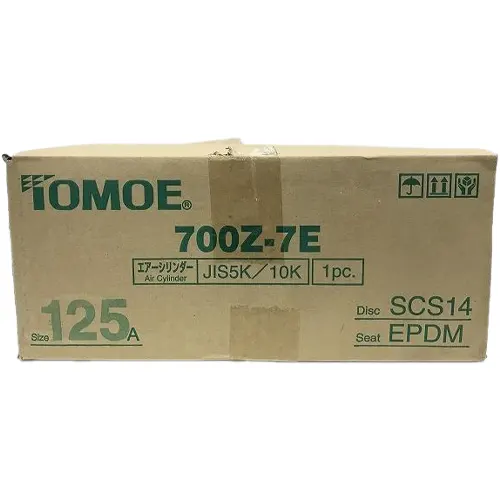

Sản phẩm van bướm nhôm khí nén Tomoe 700Z-7E
Sản phẩm van bướm nhôm khí nén Tomoe 700Z-7E

Thông tin liên hệ:

  • Hotline: 0965925563
  • Zalo: 0965925563
  • Email: Vangiare.vn@gmail.com

Xem thêm: Van bướm khí nén Tomoe 700G-7E
