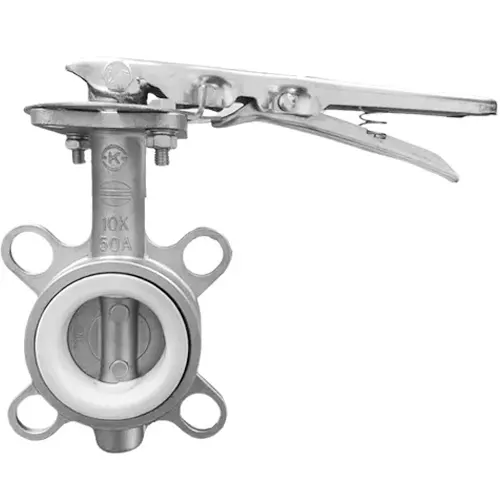

Van bướm inox tay gạt Wonil WSBL-1 là một van điều khiển, thực hiện chức năng điều khiển dòng chảy, kiểm soát dòng chảy, cũng có thể sử dụng trong điều tiết lưu lượng. Mã van bướm Wonil này được cấu trúc từ inox SSC13, lớp lót EPDM hoặc PTFE, kết nối wafer đa tiêu chuẩn và kiểu điều khiển dạng cơ tay gạt. Độ bền tốt, chất lượng cao, tuổi thọ dài, tính ứng dụng rộng rãi, phù hợp nhiều ứng dụng giúp chúng được tin dùng và lựa chọn rộng rãi.
Thông số kỹ thuật van bướm inox tay gạt Wonil WSBL-1
Kích thước kết nối: DN40 – DN150.
Kiểu kết nối: Kết nối wafer.
Vật liệu thân van: SSC13.
Vật liệu gioăng: EPDM, PTFE.
Vật liệu đĩa: SSC13.
Áp suất làm việc: 0.98 Mpa.
Nhiệt độ làm việc: 5 – 90 độ C.
Ứng dụng: Nước.
Thương hiệu: Wonil.
Xuất xứ: Hàn Quốc.
Giải thích mã van bướm inox tay gạt Wonil WSBL-1:
(1) “W”: Mã thể hiện thương hiệu “Wonil”.
(2) “S”: Mã vật liệu của van, vật liệu inox “Stainless steel”.
(3) “B”: Mã loại van bướm ” Butterfly valve”.
(4) “L”: Mã kiểu điều khiển tay gạt “Lever”.
Catalog van bướm inox tay gạt Wonil WSBL-1:
Catalog van bướm inox tay gạt Wonil WSBL-1
Đặc điểm, tính năng van bướm inox tay gạt Wonil WSBL-1
Đóng kín tối ưu: Van bướm inox tay gạt Wonil WSBL-1 cung cấp khả năng đóng kín tuyệt vời, chống rò rỉ. Với cấu trúc đĩa đúc độ chính xác cao, gioăng đệm EPDM, PTFE ép khuôn cung cấp độ đàn hồi cao, khả năng làm kín tối ưu.
Phạm vi ứng dụng rộng: Vì được cấu trúc bằng vật liệu thép không gỉ SSC13, cung cấp khả năng chống gỉ, chống ăn mòn, nên khả năng tương thích tốt, phù hợp với nhiều ứng dụng, xử lý tốt nhiều loại lưu chất, lắp đặt được trong nhiều điều kiện môi trường.
Kiểm soát trạng thái: Dễ dàng kiểm tra trạng thái mở và đóng trực tiếp bằng cách theo dõi vị trí hiện tại của tay gạt và tấm chỉ báo vị trí.
Khóa vị trí chính xác: Khả năng cố định vị trí đóng, mở và các vị trí điều tiết khác của van tiện lợi, tin cậy với cơ chế đĩa khóa đơn giản, tránh tình trạng trượt đĩa, đĩa trong van di chuyển tự do, hoặc do bị tác động của áp suất dòng chất và các nhân tố khác.
Khả năng điều khiển tiện lợi: Cơ chế điều khiển tay gạt mỏ vịt, điều khiển dạng cơ, điều khiển đóng mở đơn giản.
Kết nối đa tiêu chuẩn: Kiểu nối wafer thiết kế chuẩn KS 10K, kiểu nối có tai bích lớn, cho phép tích hợp với nhiều hệ thống ống có tiêu chuẩn bích khác nhau.
Thay thế truyền động tốt: Bạn có thể thay thế cơ chế truyền động nhờ thiết kế giá nối tiêu chuẩn, cùng cơ chế tay quay có thể tháo rời.
Chứng nhận KC: Van bướm inox tay gạt Wonil WSBL-1 được chứng nhận KC, chứng nhận sản phẩm tuân thủ tiêu chuẩn an toàn của Hàn Quốc, phòng ngừa và giảm thiểu rủi ro liên quan đến an toàn, sức khỏe, môi trường.
Van bướm inox tay gạt nối wafer Wonil
Đặc điểm cấu trúc van bướm inox tay gạt Wonil WSBL-1
Thân van đúc SSC13: Chi tiết thân van bướm inox tay gạt Wonil WSBL-1 bằng vật liệu SCS13, cấu trúc đúc chính xác, độ dày thân cao, độ liền mạch tốt, không khuyết tật. Vật liệu cấu trúc có đặc điểm chống ăn mòn, chống gỉ sét, chịu nhiệt, chịu áp tốt.
Đĩa van đúc nguyên khối SSC13: Cấu trúc đĩa bằng vật liệu inox SCS13, đĩa tròn được thiết kế dạng đồng tâm, đĩa đúc nguyên khối, xử lý bề mặt tốt, cạnh đĩa được bo tròn, cung cấp khả năng đóng kín tuyệt vời, cũng như giảm ma sát.
Gioăng ép khuôn EPDM, PTFE: Gioăng làm kín cấu trúc dạng ép khuôn, vật liệu là EPDM, PTFE, độ chính xác cao, chống trượt gioăng, bung gioăng trong quá trình điều khiển đóng mở.
Giá nối tiêu chuẩn ISO 5211: Giá nối (top flanged) của van bướm inox tay gạt Wonil WSBL-1 được thiết kế theo tiêu chuẩn ISO 5211, đảm bảo kích thước đồng bộ.
Đĩa định vị 10 vị trí inox: Đĩa định vị (đĩa khóa) có 10 vị trí điều khiển, thiết kế đĩa bằng vật liệu inox, chống ăn mòn.
Tay gạt mỏ vịt inox chống gỉ: Cơ chế tay gạt có dạng mỏ vịt, vật liệu tay gạt bằng thép không gỉ, đảm bảo chắc chắn, bền bỉ, thiết kế thuận tiện cho việc cầm nắm.
Bu lông, đai ốc inox không gỉ: Bu lông đai ốc nối đĩa khóa bằng vật liệu inox không gỉ, chống ăn mòn.
Van bướm inox tay gạt Wafer Wonil WSBL-1
