Van cầu hơi chữ ngã

Cập nhật lần cuối ngày 07/02/2023 lúc 11:38 sáng

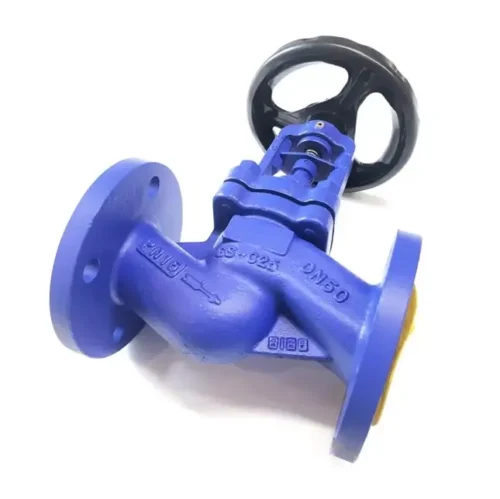

Van cầu hơi chữ ngã là gì?

Van cầu hơi chữ ngã hay còn được gọi là van cầu hơi yên ngựa, nó là một dòng van cầu sở dĩ nó được gọi như vậy bởi vì hình dáng của nó có cấu tạo như dấu ngã và yên ngựa, nó được ứng dụng trong hệ thống hơi nóng, hơi, khí nén được dùng để điều tiết lưu lượng của các lưu chất này.

Van hơi chữ ngã được chế tạo từ đa dạng các dòng vật liệu có thể kể đến: Van hơi chữ ngã gang, van hơi chữ ngã inox, van cầu chữ ngã thép…nó cũng có đa dạng các dải kích thước như DN15, DN20, DN25, DN32, DN40, DN50, DN65, FN80, DN100, DN125, DN150, DN200, DN250, DN300…Do đó nó có thể được ứng dụng ở nhiều hệ thống khác nhau.

Thông số kỹ thuật của van cầu hơi chữ ngã

• Kích cỡ: DN15 – DN500
• Vật liệu chế tạo: Gang, thép, inox…
• Kiểu kết nối: Lắp bích, lắp ren
• Áp lực làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: ~400 độ C
• Môi trường: Nước, khí nén, hơi nóng, xăng dầu….
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Malaysia…

Cấu tạo của van cầu hơi chữ ngã

Van cầu hơi chữ ngã có cấu tạo được phân thành hai nửa bên trong thân van, nó có cấu tạo gồm các bộ phận như sau:

Thân van: Thân van có cấu tạo dạng chữ ngã, bên trong được phân thành 2 ngăn ngăn cách nhau, phần thân van thường được đúc bằng vật liệu gang, thép, inox…

Trục van: Trục van hỗ trợ hoạt động lên xuống của đĩa van, nó được kết nối với bộ truyền động và đĩa van để tác động đóng mở thông qua nó.

Đĩa van: Đĩa van có nhiệm vụ chính là đóng mở van, nó có nhiệm vụ chặn dòng lưu chất khi van đóng và cho dòng lưu chất chảy qua khi van mở.

Nắp van: Nắp van được kết nối với thân van, giúp cho toàn bộ van trở nên kín tránh rò rỉ.

Bộ phận truyền động: Khi tác động lực lên bộ truyền động giúp đóng mở van, nó được kết nối với trục van.

Nguyên lý hoạt động của van cầu hơi chữ ngã

Dòng van này có nguyên lý hoạt động khá đơn giản, khi quay vô lăng ngược chiều kim đồng hồ, tác động quay của vô lăng thông qua trục ren sẽ nâng trục lên qua đó đĩa van cũng được nâng lên theo, van sẽ được mở ra, dòng lưu chất có thể lưu thông qua van. Ngược lại, khi quay vô thuận chiều kim đồng hồ, trục van cùng đĩa van sẽ được hạ xuống vị trí ghế van, ghế van bị bịt kín, dòng lưu chất bị chặn không chảy qua được, van lúc này ở trong trạng thái đóng.

Vật liệu chế tạo van cầu hơi chữ ngã

Như đã nói ở trên, sản phẩm này được chế tạo từ nhiều loại vật liệu khác nhau, mỗi dòng vật liệu sẽ có những đặc tính khác nhau, các dòng van cầu hơi chữ ngã được phân loại theo vật liệu chế tạo là:

Van cầu hơi chữ ngã gang

Dòng van này được sử dụng nhiều trong các hệ thống, nó được chế tạo từ vật liệu gang như gang xám, gang cầu, dòng vật liệu này có giá thành khá rẻ, nên van cầu được chế tạo từ vật liệu này cũng có giá thành khá thấp, nó thường được ứng dụng trong các hệ thống lớn, nó có độ bền tốt và giá thành rẻ nên rất được ưa dùng.

Van cầu hơi chữ ngã inox

Được chế tạo từ các vật liệu inox 201, inox 304, inox 316, dòng vật liệu này có khả năng làm việc tốt trong môi trường ăn mòn các môi trường có tính ăn mòn ví dụ như môi trường axid, môi trường nước biển, môi trường kiềm…

Van cầu hơi chữ ngã thép

Dòng van này được đánh giá là làm việc cực kì tốt trong môi trường có nhiệt độ cao và áp suất cao, nó có khả năng làm việc được trong môi trường có nhiệt độ cao tới 450 độ C và áp suất làm việc của nó lên tới PN16, vì vậy trong các môi trường đặc thù như vậy bắt buộc phải sử dụng dòng van này, vì nếu lựa chọn các dòng van khác sẽ gây ảnh hưởng đến hiệu suất làm việc của van.

Kết nối của van cầu hơi chữ ngã

Van cầu hơi chữ ngã có các kiểu kết nối như: kiểu kết nối ren và kiểu kết nối bích. Hai dòng này sẽ có những đặc tính riêng biệt. Ví dụ như kiểu kết nối bích van sẽ có kích thước lớn hơn vì kiểu kết nối mặt bích thường được lắp đặt trong hệ thống có kích thước lớn và áp suất lớn để tránh tình trạng rò rỉ. Còn kiểu kết nối ren được ưa dùng ở các hệ thống có kích thước nhỏ, những hệ thống này có áp suất nhỏ nên không lo đến vấn đề rò rỉ mà kiểu kết nối ren lại mang lại sự tiện lợi cao khi kết nối.

Ứng dụng của van cầu hơi chữ ngã

Thường được ứng dụng trong hệ thống đường ống hơi nóng, hơi nước trong các nhà máy, khu công nghiệp.

Ứng dụng trong các hệ thống nồi hơi, lò hơi công nghiệp.

Ngoài ra nó còn được ứng dụng trong các hệ thống máy khí nén trong ngành công nghiệp khí nén.

Nó còn được ứng dụng trong các nhà máy sản xuất nhiên liệu…
