Van cổng gang ty nổi Wooken KCGR-10 là mã van điều khiển được sản xuất bởi thương hiệu Wooken xuất xứ Hàn Quốc. Chức năng chính của chúng là điều khiển đóng ngắt, cách ly dòng chảy lưu chất trong các hệ thống ống. Cấu trúc mã van cổng Wooken này bằng gang, điều khiển tay quay, kết nối mặt bích JIS 10K, khả năng làm việc với áp suất 10kgf/cm2, nhiệt độ 120 độ C.
Thông số kỹ thuật van cổng gang ty nổi Wooken KCGR-10
Model: KCGR-10.
Kích thước kết nối: DN50 – DN300.
Thiết kế: Ty nổi.
Kiểu kết nối: Kết nối mặt bích.
Tiêu chuẩn bích: JIS B 2239/KS B1511.
Kiểu điều khiển: Tay quay.
Vật liệu thân van: Gang.
Vật liệu đệm: Đồng / inox.
Nhiệt độ làm việc: 120 độ C.
Áp suất làm việc: 10K.
Thương hiệu: Wooken.
Xuất xứ: Hàn Quốc.
Catalogue van cổng ty nổi Wooken KCGR-10:
Catalogue van cổng ty nổi Wooken KCGR-10
Đặc điểm thiết kế van cổng gang ty nổi Wooken KCGR-10
Thân van vật liệu gang: Thân được đúc bằng vật liệu gang xám (cast iron). Cấu trúc đúc nguyên khối, thân rất dày dặn, chắc chắn, liền mạch. Độ hoàn thiện tốt, nên van mịn, đẹp, không có khuyết tật vật liệu. Hai đầu bích nối hai bên, thiết kế bích theo tiêu chuẩn JIS B2239 / KS B1511.
Nắp van dạng tháo rời bắt bu lông: Nắp van cổng gang ty nổi Wooken KCGR-10 có thể tháo rời được, được kết nối với thân bằng liên kết bu lông, thiết kế này thuận tiện cho việc bảo trì, vệ sinh. Nắp van cũng được cấu trúc bằng vật liệu gang.
Ách cố định bằng gang: Cấu trúc van cổng gang ty nổi Wooken KCGR-10 dạng OS&Y, thiết kế có ách cố định, cho phép cố định vững trục van đối với dòng van ty nổi.
Đĩa gang bọc cao su EPDM: Cấu trúc đĩa van cổng gang ty nổi Wooken KCGR-10 bằng vật liệu gang, được bao bọc cao su EPDM bên ngoài. Đĩa chắc chắn, được bảo vệ tốt, chống ăn mòn, cũng như tạo niêm phong kín khi đĩa đóng, chống rò rỉ.
Trục nổi inox SS420: Chi tiết trục dạng ty nổi, phần đầu trên tiếp điểm với tay quay được tiện ren, phần đầu dưới tiếp điểm với đĩa được cố định hoàn toàn. Nên khi điều khiển, trục chuyển động tịnh tiến, không xoay. Vật liệu trục là inox SS420, vật liệu chắc chắn, chịu lực.
Đệm đồng / Inox: Đệm cứng bằng kim loại, vật liệu bằng đồng hoặc inox. Gioăng được đúc vào thân nên rất bền bỉ, chắc chắn, chống mài mòn, niêm phong kín tốt, độ tin cậy cao.
Tay quay vô lăng bằng gang: Tay quay điều khiển van cổng gang ty nổi Wooken KCGR-10 thiết kế dạng vô lăng, cấu trúc bằng vật liệu gang. Tay quay thiết kế nhỏ gọn nhưng rất bền bỉ, chắc chắn, thuận tiện cho việc điều khiển
Sơn phủ epoxy toàn thân: Toàn thân van cổng gang ty nổi Wooken KCGR-10 được sơn phủ bảo vệ bằng epoxy, bảo vệ van khỏi các tác động của môi trường bên ngoài.

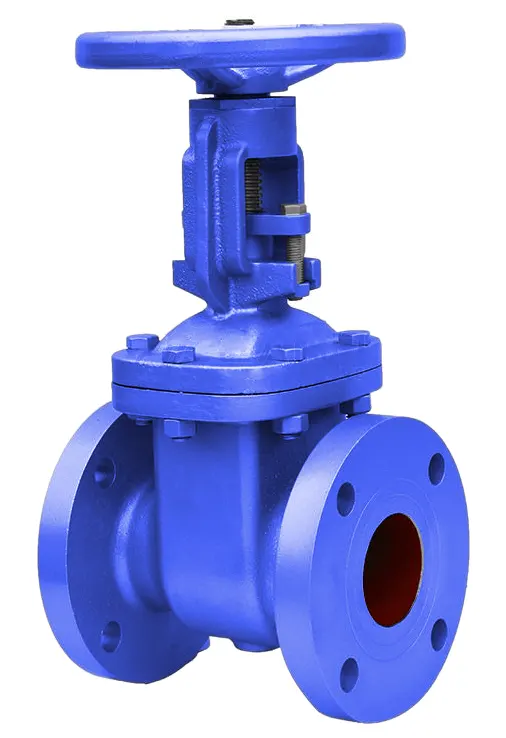

Van cổng gang ty nổi Wooken
Ưu điểm nổi bật van cổng gang ty nổi Wooken KCGR-10
Cấu trúc chắc chắn, bền bỉ: Cấu trúc thân van cổng gang ty nổi Wooken KCGR-10 dày dặn, chắc chắn, bền bỉ, chúng cho phép chịu lực, chịu áp rất tốt, thích hợp với các ứng dụng có tính chất khắc nghiệt. Bên cạnh đó, cấu trúc này cũng ảnh hưởng trực tiếp đến tuổi thọ của van, chúng bền hơn, tuổi thọ lâu dài hơn.
Cơ chế điều khiển đơn giản: Điều khiển bằng tay quay, nguyên lý đơn giản, điều khiển nhẹ nhàng, không tốn nhiều sức lực. Thực hiện điều khiển bằng tay, nên không cần thiết kế hệ thống phức tạp.
Có thể theo dõi trạng thái: Trên thực tế, van cổng gang ty nổi Wooken KCGR-10 không có cơ chế hiển thị vị trí, tuy nhiên, với thiết kế van cổng ty nổi, bạn có thể theo dõi trạng thái đóng mở dựa trên vị trí trục hiện tại. Khi trục nằm gọn trong thân có nghĩa là van đang đóng, khi trục nâng lên có nghĩa là van đang mở.
Lắp đặt nhanh chóng, kết nối thuận tiện: Kết nối mặt bích, bích nối tiêu chuẩn, mang lại khả năng lắp đặt tiện lợi, nhanh chóng, bích tiêu chuẩn cho phép lắp đặt chính xác, thuận tiện, không rò rỉ.
Khả năng điều khiển tin cậy: Van cổng gang ty nổi Wooken KCGR-10 cấu trúc đĩa bọc cao su đặc biệt, cho phép điều khiển đóng chính xác, niêm phong kín, không rò rỉ.
Thay thế tốt, bảo trì tiện lợi: Thiết kế van cổng gang ty nổi Wooken KCGR-10 tiêu chuẩn, khả năng tháo rời tốt nên khả năng thay thế van rất tốt, thuận tiện cho công việc bảo dưỡng, bảo trì.

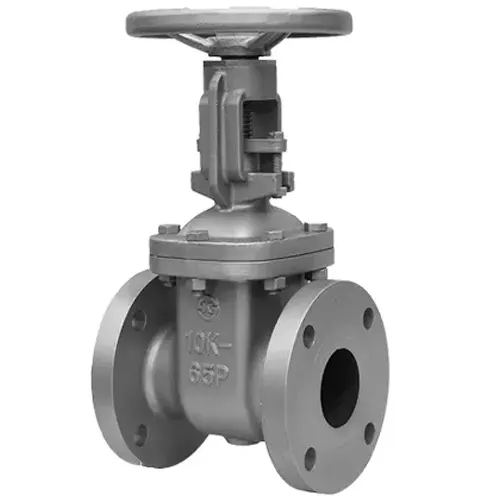

Van cổng gang ty nổi 10K Wooken Hàn Quốc
