Van y xiên điều khiển khí nén nối ren

Cập nhật lần cuối ngày 03/05/2024 lúc 11:31 sáng

Van y xiên điều khiển khí nén nối ren là gì?

Van y xiên điều khiển khí nén được thiết kế với đa dạng các kiểu kết nối với các dòng như van y xiên điều khiển khí nén nối bích, van y xiên điều khiển khí nén clamp và van y xiên điều khiển khí nén nối ren.

Dòng van y xiên điều khiển khí nén nối ren được thiết kế tiện ren ở hai đầu thân van, chúng được kết nối vào đường ống thông qua kết nối ren, kết nối ren cũng có 2 dạng chính đó là dạng kết nối ren ngoài và kết nối ren trong.

Dòng van y xiên điều khiển khí nén này cũng thuộc dòng van điều khiển, vì vậy chúng được sử dụng với mục đích là để điều khiển dòng chảy trong hệ thống đường ống, điều khiển đóng ngắt lưu lượng. Kiểu kết nối ren giúp mang lại những đặc điểm như kết nối dễ dàng hơn, nhanh chóng hơn và tiện lợi hơn trong công việc bảo trì và tháo lắp.

Với kiểu kết nối ren các van được thiết kế với dải kích thước từ DN15, DN20, DN25, DN32, DN40, DN50. Có thể thấy kích thước của dòng van này là những kích thước nhỏ, nó được lắp đặt với những đường ống có kích thước phi 21, phi 27, phi 34, phi 42, phi 49, phi 60.

Thông số mô tả van y xiên điều khiển khí nén nối ren

• Kích thước van: DN15, DN20, DN25, DN40, DN50
• Vật liệu cấu tạo thân van: Inox 304, inox 316
• Vật liệu đầu khí nén: Nhựa, inox 304, inox 316
• Đệm làm kín: PTFE
• Kiểu kết nối: Kết nối ren trong
• Phạm vi nhiệt độ: -10 độ C – 180 độ C
• Phạm vi áp suất: PN10, PN16, PN25
• Áp suất khí nén: 3bar – 8bar
• Môi trường ứng dụng: Nước, khí, hơi, xăng, dầu, hóa chất, các lưu chất khác…
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản…
• Bảo hành: 12 tháng
• Tình trạng: Hàng có sẵn.

Đặc trưng của kiểu kết van y xiên điều khiển khí nén nối ren

Với kiểu kết nối ren, nó mang lại những ưu điểm đó là kết nối tiện lợi, nhanh chóng, dễ dàng.

Kết nối ren được phân thành hai kiểu đó là kết nối ren trong và kết nối ren ngoài.

Và được thiết kế theo các chuẩn nhất định, hiện nay có một số chuẩn kết nối ren được sử dụng phổ biến đó là chuẩn NPT, chuẩn BSPP, chuẩn BSPT.

• Ren chuẩn NPT: Viết tắt của National Pipe Thread, chuẩn này được sử dụng phổ biến nhất tại Mỹ và Canada với thiết kế ren có dạng côn.
• Ren chuẩn BSPP: Viết tắt của British Standard Paradell Thread, chuẩn với nguồn gốc từ nước Anh, sử dụng phổ biến tại các quốc gia Châu Âu, thiết kế ren dạng ren thẳng.
• Ren chuẩn BSPT: Viết tắt của British Standard Pipe Tapered, là một chuẩn của Anh, chuẩn với thiết kế ren dạng côn như NPT được sử dụng phổ biến tại các quốc gia Châu Á.

Đặc trưng của van y xiên điều khiển khí nén nối ren

• Van y xiên điều khiển khí nén nối ren được thiết kế dạng chữ Y.
• Được thiết kế kiểu kết nối ren kết nối với đường ống.
• Van được thiết kế xiên góc, cho nên ít gây ảnh hưởng đến tốc độ dòng chảy hơn, tình trạng giảm áp ít hơn, hiệu suất của van cũng cao hơn.
• Đầu khí nén của van y xiên điều khiển khí nén được thiết kế nhỏ gọn có thể có hai loại là loại đầu nhựa và loại đầu inox.
• Van được thiết kế với các kích thước nhỏ gọn từ DN15 – DN50.
• Vật liệu đệm van PTFE với khả năng chịu nhiệt độ tốt.
• Van được cấu tạo từ vật liệu inox, có thể lắp đặt ứng dụng ở nhiều hệ thống với những ứng dụng khác nhau trong nhiều ngành công nghiệp và các lưu chất có tính ăn mòn cao.

Cấu tạo của van y xiên điều khiển khí nén nối ren

• Thân van: Thân van với cấu tạo từ vật liệu inox được thiết kế với các kích thước DN15, DN20, DN25, DN32, DN40, DN50. Được thiết kế tiện ren.
• Trục van: Cấu tạo từ vật liệu inox, trục dạng thẳng nối từ đầu khí nến đĩa.
• Đĩa van: Gắn liền với trục van, hoạt động cùng với hoạt động của trục van, cũng được chế tạo từ vật liệu inox.
• Đầu khí nén: Đầu khí nén có hai loại: Tác động đơn, tác động kép. Với nguyên lý hoạt động có sự khác biệt, đều được dùng để chuyển đổi lực của khí nén để tạo thành chuyển động đóng mở van của đĩa van.

Một số dòng van y xiên điều khiển khí nén nối ren

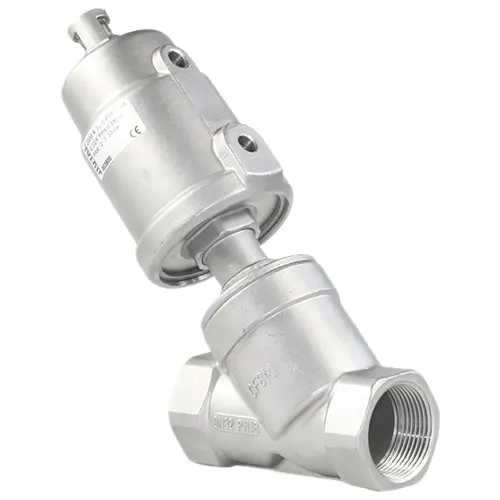

Van y xiên inox điều khiển khí nén nối ren

Dòng van này được thiết kế toàn thân bằng vật liệu inox với phần thân từ inox 304, inox 316 và vỏ bộ điều khiển khí nén cũng được làm từ vật liệu inox 304 hoặc inox 316. Dòng van này được thiết kế tiện ren để kết nối, sử dụng kiểu kết nối ren tiện lợi, nhanh chóng.

Van y xiên điều khiển khí nén đầu nhựa nối ren

Đây là một dòng van y xiên điều khiển khí nén với kiểu kết nối ren, nó cũng được chế tạo phần thân từ vật liệu inox, tuy nhiên phần đầu khí nén của van này có phần thân ngoài được cấu tạo từ vật liệu nhựa, điều này giúp chúng cách nhiệt tốt.

Van y xiên điều khiển khí nén nối ren Đài Loan

Với một số hãng van ODK, Airtac, Jaki,…van y xiên điều khiển khí nén nối ren có xuất xứ từ Đài Loan đã được tin dùng và sử dụng rất phổ biến, chất lượng của van tốt van được thiết kế từ dòng vật liệu inox có chất lượng cao.

Van y xiên điều khiển khí nén nối ren Trung Quốc

Đặc điểm nối trội nhất với các dòng van có xuất xứ từ Trung Quốc đó là giá thành rẻ, giá cả phải chăng mà chất lượng van tốt.

Van y xiên điều khiển khí nén nối ren Trung Quốc chiếm phần lớn trên thị trường Việt Nam. Với những hệ thống không yêu cầu quá khắt khe về kỹ thuật thì dòng van Trung Quốc này rất phù hợp để lắp đặt.

Van Y xiên điều khiển khí nén nối ren Nhật Bản

Van Y xiên điều khiển khí nén kiểu nối ren có xuất xứ từ Nhật Bản có chất lượng tốt. Các sản phẩm của Nhật Bản luôn được đánh giá cao về chất lượng, vì vậy với những hệ thống yêu cầu chất lượng cao, thường lựa chọn các van có xuất xứ từ Nhật Bản. Đồng nghĩa với đó, giá thành của các sản phẩm này cũng cao hơn so với các dòng có xuất xứ từ Trung Quốc hay Đài Loan.
