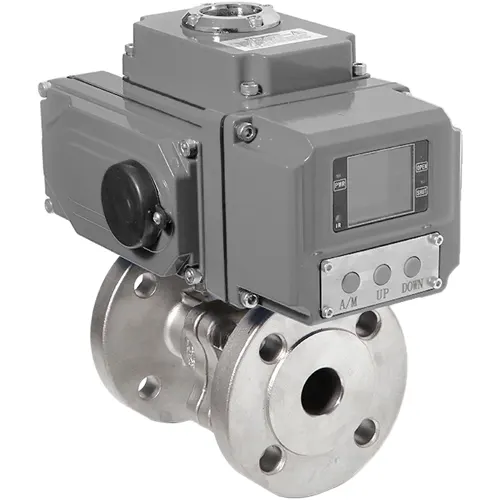

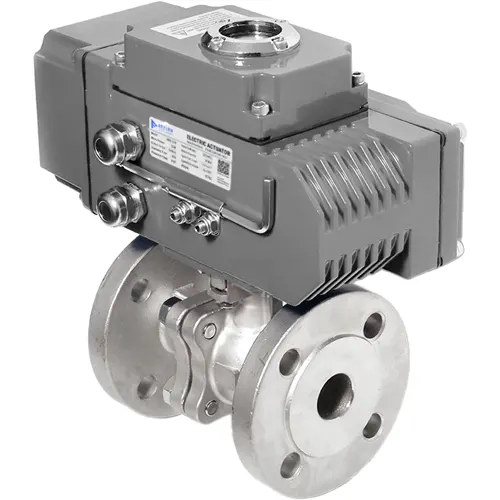

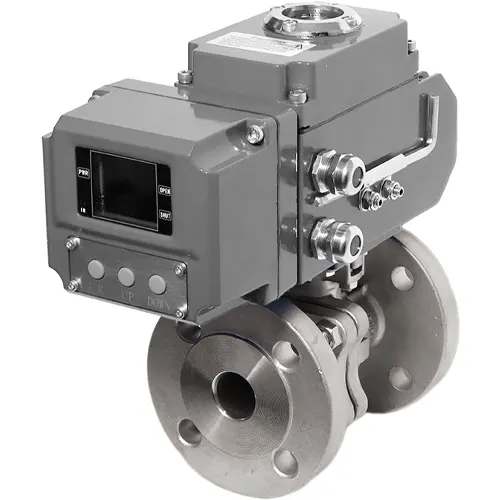

Van bi điện tuyến tính EMEBA-MSF

Mô tả

Cập nhật lần cuối ngày 05/07/2026 lúc 11:26 sáng

Giới thiệu van bi điện tuyến tính EMEBA-MSF

Van bi điện EMEBA-MSF là dòng van bi inox mặt bích điều khiển điện tuyến tính thuộc thương hiệu EM-Flow (Đài Loan).

Điểm nổi bật của dòng van này là khả năng điều chỉnh dòng chảy lưu chất ở nhiều vị trí mở khác nhau (tuyến tính), thay vì chỉ có hai trạng thái đóng hoặc mở hoàn toàn như loại ON/OFF, sử dụng tín hiệu điều khiển 4-20mA.

Van được chế tạo từ vật liệu inox cao cấp (SUS304, SUS316). Van hoạt động bằng điện và hỗ trợ nhiều dải điện áp thông dụng: 24V, 110V, 220V, 380V. Kết nối kiểu mặt bích tuân thủ các tiêu chuẩn phổ biến như BS, JIS, DIN, v.v.

Nhờ khả năng điều khiển tối ưu, độ tương thích cao cùng chất lượng và độ bền đáng tin cậy, dòng van EMEBA-MSF được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp.

Thông số kỹ thuật:

• Model: EMEBA-MSF.
• Kích cỡ (Size): DN50 – DN300.
• Kiểu kết nối: Nối bích.
• Tiêu chuẩn bích: BS, JIS.
• Vật liệu thân van: SUS304, SUS316.
• Gioăng làm kín: PTFE.
• Tín hiệu điều khiển: 4 – 20mA.
• Hoạt động: Tuyến tính.
• Điện áp sử dụng: 24V, 110V, 220V, 380V.
• Áp suất làm việc: 1.0Mpa – 1.6Mpa.
• Nhiệt độ làm việc: ~ 220 độ C.
• Thương hiệu: EM-Flow.
• Xuất xứ: Đài Loan.

Tính năng nổi bật của Van bi điện EMEBA-MSF

• Điều khiển lưu lượng tuyến tính chính xác: Van hoạt động theo tín hiệu điều khiển 4-20mA, cho phép điều chỉnh góc mở của bi van một cách chính xác và linh hoạt. Điều này mang lại khả năng điều tiết lưu lượng tối ưu cho hệ thống của bạn.
• Chống nước và bụi bẩn (IP67/IP68): Với cấp bảo vệ IP67 và IP68, van có khả năng chống bụi hoàn toàn và chống chịu tốt khi bị ngâm nước (IP68) hoặc tiếp xúc với tia nước áp lực cao (IP67), đảm bảo hoạt động bền bỉ trong nhiều điều kiện môi trường.
• Hoạt động êm ái, tiếng ồn thấp: Nhờ thiết kế giảm rung đặc biệt, van vận hành rất êm, độ ồn tối đa chỉ khoảng 50dB, góp phần tạo không gian làm việc thoải mái.
• Chỉ báo vị trí trực quan: Van được tích hợp chỉ báo vị trí trên bộ truyền động, liên kết trực tiếp với trục van, giúp người vận hành dễ dàng theo dõi trạng thái đóng/mở hoặc góc mở hiện tại của van.
• Điều khiển thủ công khẩn cấp: Van có cơ chế điều khiển bằng tay (sử dụng cờ lê lục giác) cho phép vận hành van ngay cả khi không có nguồn điện. Đây là tính năng quan trọng giúp duy trì khả năng kiểm soát hệ thống trong các tình huống khẩn cấp hoặc mất điện.
• Thiết lập giới hạn hành trình linh hoạt: Van cho phép cài đặt giới hạn góc mở/đóng theo yêu cầu (trong phạm vi tối đa 90 độ), giúp tăng cường độ chính xác trong điều khiển lưu lượng và đảm bảo an toàn vận hành cho các ứng dụng chuyên biệt.
• Thiết kế tiêu chuẩn, dễ dàng thay thế và bảo trì: Nhờ tuân thủ các tiêu chuẩn thiết kế phổ biến, van EMEBA-MSF có khả năng tương thích cao và dễ dàng thay thế khi cần, góp phần tối ưu hóa chi phí bảo dưỡng và bảo trì hệ thống.
• Tương thích đa dạng với mọi loại lưu chất: Van được chế tạo từ vật liệu cao cấp chống ăn mòn như thân van inox (SUS304/SUS316) và gioăng làm kín PTFE có khả năng kháng hóa chất mạnh. Điều này giúp van hoạt động hiệu quả với nhiều loại lưu chất khác nhau, kể cả các hóa chất ăn mòn.

Đặc điểm thiết kế của Van bi điện tuyến tính EMEBA-MSF

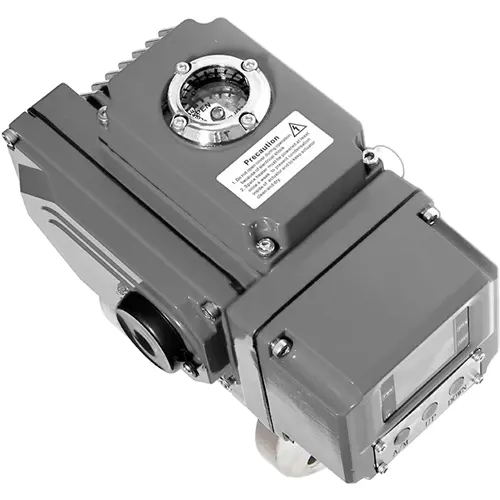

Đặc điểm Bộ truyền động điện

Thiết kế Compact, Kích thước nhỏ gọn: Bộ truyền động điện được thiết kế dạng compact, có kích thước tổng thể nhỏ gọn, giúp tối ưu hóa không gian lắp đặt và dễ dàng tích hợp vào hệ thống.

Vỏ bảo vệ bền bỉ từ Hợp kim nhôm: Vỏ bộ truyền động đúc từ hợp kim nhôm và được xử lý anode hóa, mang lại độ cứng cao, khả năng chịu lực tốt. Bề mặt được sơn tĩnh điện polyester giúp chống oxy hóa và ăn mòn hiệu quả, bảo vệ tốt các bộ phận bên trong trong môi trường công nghiệp.

Gioăng làm kín Bộ truyền động đáng tin cậy: Hệ thống gioăng làm kín chuyên dụng cho bộ truyền động đảm bảo độ kín khít tuyệt vời, ngăn chặn hiệu quả sự xâm nhập của bụi bẩn và nước, góp phần đạt các cấp bảo vệ IP cao.

Động cơ và Hệ thống truyền động mạnh mẽ: Sử dụng động cơ điện không đồng bộ lồng sóc, kết hợp hệ thống bánh răng truyền động bằng thép mạ kẽm được thiết kế chính xác. Cấu trúc này đảm bảo khả năng truyền mô-men xoắn lớn, hoạt động mạnh mẽ và ổn định. Động cơ có lớp cách nhiệt F, chịu được nhiệt độ lên tới 155°C, tăng độ bền hoạt động.

Đặc điểm Thân van

Cấu trúc Thân van 2 Mảnh (2PC) Đúc Inox: Thân van được đúc nguyên khối từ vật liệu inox chống gỉ cao cấp (SUS304, SUS316) và có cấu trúc 2 mảnh được kết nối chắc chắn bằng bu-lông. Thiết kế 2PC mang lại sự vững chắc và thuận tiện cho quá trình lắp ráp, cũng như bảo trì khi cần.

Bi van Full Bore: Bi van có đường kính lỗ rỗng (bore) bằng với đường kính trong của ống dẫn. Thiết kế Full Bore này giúp giảm thiểu tối đa tổn thất áp suất và trở lực dòng chảy, đảm bảo lưu lượng đi qua van không bị hạn chế, tối ưu hiệu quả hoạt động của hệ thống.

Gioăng làm kín Bi/Trục bằng PTFE: Cơ chế làm kín giữa bi van, thân van và trục sử dụng gioăng từ vật liệu PTFE (Teflon) có khả năng kháng hóa chất vượt trội. Gioăng có cấu trúc chắc chắn và kích thước tiêu chuẩn, đảm bảo độ kín khít cao, ngăn rò rỉ lưu chất, ngay cả với các hóa chất ăn mòn.

Bích kết nối tiêu chuẩn: Bích kết nối của van được thiết kế dạng RF (Raised Face) với độ dày và độ bền cao, tuân thủ các tiêu chuẩn quốc tế phổ biến như JIS, BS, v.v. Điều này đảm bảo khả năng tương thích rộng rãi và lắp đặt dễ dàng vào các hệ thống đường ống hiện có.
