Trong thế giới công nghiệp hiện đại, việc kiểm soát dòng chảy của chất lỏng và khí đóng vai trò then chốt trong vô số quy trình sản xuất. Từ ngành hóa chất, dầu khí, xử lý nước đến thực phẩm và dược phẩm, mỗi hệ thống đều yêu cầu các giải pháp van đáng tin cậy, hiệu quả và dễ vận hành. Nắm bắt được nhu cầu thiết yếu này, EM-Flow – một thương hiệu uy tín đến từ Đài Loan, đã cho ra đời dòng sản phẩm Van bi gang mặt bích điều khiển khí nén EMPBA-OCF, mang đến một giải pháp vượt trội cho việc kiểm soát tự động trong các ứng dụng công nghiệp đa dạng.
Giới thiệu tổng quan về EM-Flow và dòng sản phẩm EMPBA-OCF
EM-Flow được biết đến là nhà sản xuất hàng đầu trong lĩnh vực van công nghiệp, với cam kết mang đến những sản phẩm chất lượng cao, độ bền vượt trội và hiệu suất ổn định. Với bề dày kinh nghiệm và công nghệ sản xuất tiên tiến, EM-Flow không ngừng nghiên cứu và phát triển để đáp ứng những yêu cầu khắt khe nhất của thị trường. Dòng van bi gang mặt bích điều khiển khí nén EMPBA-OCF là minh chứng rõ ràng cho năng lực và sự đổi mới của EM-Flow, kết hợp hoàn hảo giữa vật liệu bền bỉ, thiết kế tối ưu và khả năng điều khiển tự động linh hoạt.

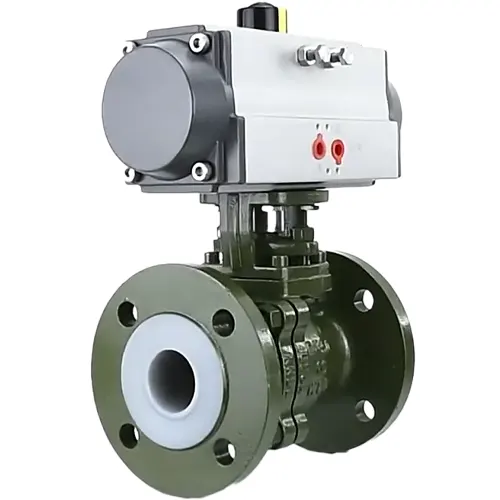

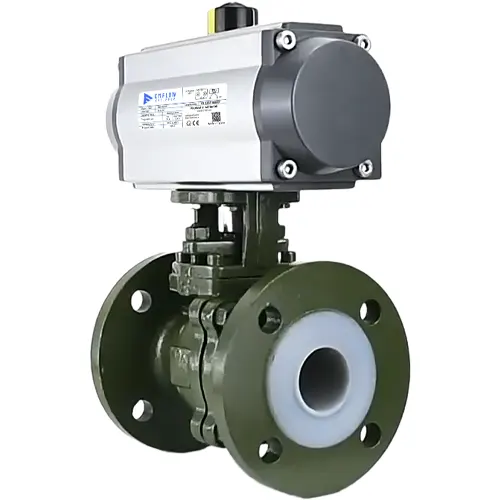

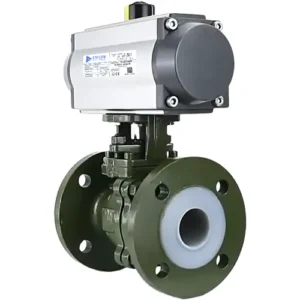

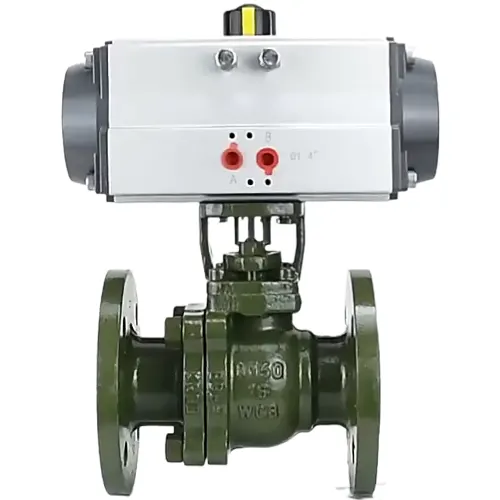

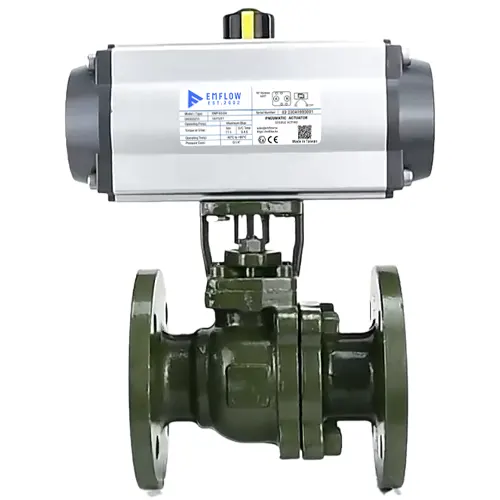

Sản phẩm van bi khí nén EM-Flow EMPBA-OCF
Van bi là một trong những loại van được sử dụng phổ biến nhất hiện nay nhờ khả năng đóng/mở nhanh chóng, độ kín cao và tổn thất áp suất thấp. Khi kết hợp với bộ truyền động khí nén, van bi trở thành một giải pháp tự động hóa hiệu quả, cho phép kiểm soát dòng chảy từ xa hoặc thông qua hệ thống điều khiển tự động (PLC, DCS). Dòng sản phẩm EMPBA-OCF của EM-Flow được thiết kế đặc biệt để đáp ứng những yêu cầu này, mang lại hiệu suất tối ưu và độ tin cậy cao trong các môi trường làm việc khắc nghiệt.
Thông số kỹ thuật:
Model: EMPBA-OCF
Kích cỡ (Size):: DN50 – DN600
Kiểu kết nối: Nối mặt bích.
Tiêu chuẩn bích: PN16, JIS 10K…
Vật liệuThân: Gang dẻo.
Vật liệu bi: SS304.
Vật liệu gioăng: PTFE.
Kiểu điều khiển: Điều khiển khí nén.
Hoạt động: ON/OFF.
Thương hiệu: EM-Flow.
Xuất xứ: Đài Loan.
Cấu tạo và nguyên lý hoạt động của Van bi điều khiển khí nén EMPBA-OCF
Để hiểu rõ hơn về những ưu điểm của EMPBA-OCF, chúng ta cần tìm hiểu về cấu tạo và nguyên lý hoạt động của nó.
Cấu tạo
Van bi gang mặt bích điều khiển khí nén EMPBA-OCF bao gồm hai phần chính:
Phần van bi gang mặt bích:
Thân van (Body): Được chế tạo từ gang (Cast Iron), một vật liệu có độ bền cao, khả năng chống ăn mòn tốt trong nhiều môi trường và giá thành phải chăng, phù hợp cho các ứng dụng công nghiệp thông thường. Thiết kế mặt bích (Flanged End) giúp việc lắp đặt và tháo dỡ van trở nên dễ dàng, đảm bảo độ kín khít cao với đường ống.
Bi van (Ball): Là bộ phận chính để đóng hoặc mở dòng chảy. Bi được làm từ vật liệu bền, thường là thép không gỉ hoặc vật liệu được phủ lớp chống ăn mòn tùy thuộc vào ứng dụng cụ thể. Bi có một lỗ xuyên tâm, khi xoay 90 độ, lỗ này sẽ thẳng hàng hoặc vuông góc với đường ống để cho phép hoặc chặn dòng chảy.
Trục van (Stem): Kết nối bi van với bộ truyền động. Trục van được thiết kế chắc chắn, đảm bảo truyền lực xoay từ bộ truyền động đến bi van một cách hiệu quả và chính xác.
Gioăng làm kín (Seats/Seals): Thường được làm từ PTFE (Teflon) hoặc các vật liệu polymer tổng hợp khác, đảm bảo độ kín tuyệt đối khi van đóng, ngăn chặn rò rỉ chất lỏng hoặc khí ra ngoài. Gioăng cũng giúp giảm ma sát khi bi van xoay.
Bộ truyền động khí nén:
Cơ cấu điều khiển: Bộ truyền động khí nén sử dụng áp lực khí nén để tạo ra lực xoay, điều khiển van bi đóng hoặc mở. EMPBA-OCF thường sử dụng loại tác động đơn (Spring Return – SR) hoặc tác động kép (Double Acting – DA).
Tác động đơn (SR): Khí nén được cấp vào để mở van, và một lò xo tích hợp sẽ tự động đóng van khi áp lực khí nén bị ngắt hoặc giảm. Điều này tạo ra một trạng thái an toàn mặc định (fail-safe) – van sẽ tự động đóng hoặc mở về vị trí an toàn khi mất điện hoặc khí nén.
Tác động kép (DA): Cả hai chiều đóng và mở đều được điều khiển bằng khí nén. Loại này cung cấp lực mạnh mẽ hơn và kiểm soát chính xác hơn, nhưng yêu cầu cấp khí nén liên tục để duy trì vị trí.
Vỏ bộ truyền động: Thường được làm từ hợp kim nhôm hoặc các vật liệu nhẹ nhưng bền, có khả năng chống ăn mòn.
Phụ kiện đi kèm: Có thể bao gồm bộ định vị (positioner) để điều khiển van theo tín hiệu analog (ví dụ: 4-20mA), công tắc giới hạn (limit switch) để báo trạng thái đóng/mở của van về hệ thống điều khiển, van điện từ (solenoid valve) để cấp khí nén cho bộ truyền động, bộ lọc khí (air filter regulator) để đảm bảo khí nén sạch và ổn định.
Catalog van bi khí nén EM-Flow EMPBA-OCF
Nguyên lý hoạt động
Khi bộ truyền động khí nén nhận được tín hiệu điều khiển (từ van điện từ hoặc bộ định vị), khí nén sẽ được cấp vào các buồng khí trong bộ truyền động. Áp lực khí nén sẽ tác động lên piston hoặc cánh gạt, tạo ra một chuyển động quay. Chuyển động quay này được truyền qua trục van, làm cho bi van xoay 90 độ.
Khi bi van xoay về vị trí mở, lỗ xuyên tâm của bi sẽ thẳng hàng với đường ống, cho phép chất lỏng hoặc khí chảy qua.
Khi bi van xoay về vị trí đóng, lỗ xuyên tâm của bi sẽ vuông góc với đường ống, chặn hoàn toàn dòng chảy.
Quá trình này diễn ra nhanh chóng và chính xác, cho phép kiểm soát tức thời dòng chảy trong hệ thống.
Ưu điểm nổi bật của Van bi EMPBA-OCF
Dòng sản phẩm EMPBA-OCF của EM-Flow nổi bật với nhiều ưu điểm vượt trội, khiến nó trở thành lựa chọn hàng đầu cho nhiều ứng dụng công nghiệp:
Độ bền và độ tin cậy cao:
Vật liệu gang chất lượng: Thân van được làm từ gang chất lượng cao, đảm bảo khả năng chịu lực, chịu áp và chống ăn mòn tốt trong các môi trường công nghiệp thông thường. Vật liệu này cũng giúp van có tuổi thọ cao, giảm thiểu chi phí bảo trì và thay thế.
Thiết kế chắc chắn: Toàn bộ cấu trúc van và bộ truyền động được thiết kế để chịu được các điều kiện vận hành khắc nghiệt, rung động và nhiệt độ biến đổi.
Khả năng điều khiển tự động và từ xa:
Tích hợp bộ truyền động khí nén: Cho phép van đóng/mở tự động theo tín hiệu điều khiển, loại bỏ nhu cầu vận hành thủ công. Điều này đặc biệt quan trọng trong các hệ thống lớn, phức tạp hoặc nguy hiểm.
Tương thích với hệ thống điều khiển: Dễ dàng tích hợp vào các hệ thống tự động hóa công nghiệp như PLC, DCS, SCADA, cho phép giám sát và điều khiển tập trung, nâng cao hiệu quả vận hành toàn bộ nhà máy.
Vận hành nhanh chóng và hiệu quả:
Đóng/mở tức thì: Van bi có hành trình xoay 90 độ, cho phép đóng mở nhanh chóng chỉ trong vài giây, rất quan trọng trong các ứng dụng cần phản ứng nhanh.
Tổn thất áp suất thấp: Khi mở hoàn toàn, lỗ xuyên tâm của bi van tạo ra một đường dẫn thẳng, không gây cản trở dòng chảy đáng kể, giúp giảm thiểu tổn thất áp suất và tiết kiệm năng lượng cho hệ thống bơm.
Độ kín tuyệt đối:
Gioăng làm kín chất lượng cao: Sử dụng gioăng PTFE hoặc vật liệu tương đương, đảm bảo độ kín khít tuyệt đối khi van đóng, ngăn chặn rò rỉ chất lỏng hoặc khí, giúp an toàn hơn và tiết kiệm tài nguyên.
Thiết kế bi van chính xác: Bi van được gia công với độ chính xác cao, khớp hoàn hảo với gioăng làm kín, tối ưu hóa hiệu quả đóng ngắt.
Dễ dàng lắp đặt và bảo trì:
Kết nối mặt bích: Thiết kế mặt bích theo tiêu chuẩn quốc tế (ví dụ: PN10/PN16, ANSI 150LB) giúp việc lắp đặt vào đường ống trở nên đơn giản, nhanh chóng và đảm bảo độ kín cao.
Thiết kế module: Cho phép dễ dàng tháo rời các bộ phận để bảo trì hoặc thay thế khi cần thiết, giảm thời gian ngừng máy và chi phí vận hành.
Tính linh hoạt trong ứng dụng:
Có thể được sử dụng cho nhiều loại môi chất khác nhau như nước, khí, dầu, hóa chất loãng, v.v., tùy thuộc vào vật liệu chế tạo bi van và gioăng làm kín.
Phù hợp với nhiều dải áp suất và nhiệt độ làm việc khác nhau (cần kiểm tra thông số kỹ thuật cụ thể của từng model).
Ứng dụng của Van bi điều khiển khí nén EMPBA-OCF
Với những ưu điểm vượt trội, Van bi gang mặt bích điều khiển khí nén EMPBA-OCF của EM-Flow được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Hệ thống xử lý nước và nước thải: Kiểm soát dòng chảy của nước thô, nước sạch, nước thải đã qua xử lý trong các nhà máy cấp nước, trạm bơm, hệ thống xử lý nước thải đô thị và công nghiệp.
Ngành hóa chất: Vận chuyển và kiểm soát dòng chảy của các hóa chất không ăn mòn mạnh (tùy thuộc vào vật liệu bi van và gioăng), đảm bảo an toàn và hiệu quả trong quy trình sản xuất.
Ngành dầu khí (non-corrosive): Sử dụng trong các hệ thống vận chuyển dầu, khí tự nhiên không có tính ăn mòn cao, đặc biệt ở các khu vực cần tự động hóa.
Hệ thống HVAC: Kiểm soát dòng chảy của nước lạnh, nước nóng trong các hệ thống sưởi, thông gió và điều hòa không khí cho các tòa nhà thương mại và công nghiệp.
Công nghiệp thực phẩm và đồ uống: Mặc dù van gang không tiếp xúc trực tiếp với thực phẩm, nhưng chúng có thể được sử dụng trong các hệ thống phụ trợ như cấp nước, khí nén, hoặc trong các công đoạn xử lý không yêu cầu vật liệu cấp thực phẩm.
Ngành công nghiệp nói chung: Các nhà máy sản xuất, nhà máy điện, hệ thống khí nén công nghiệp, hệ thống phòng cháy chữa cháy, v.v., nơi cần kiểm soát dòng chảy chất lỏng hoặc khí một cách tự động và tin cậy.
Lựa chọn Van bi gang mặt bích điều khiển khí nén EMPBA-OCF phù hợp
Khi lựa chọn Van bi gang mặt bích điều khiển khí nén EMPBA-OCF cho ứng dụng của mình, cần xem xét các yếu tố sau:
Kích thước đường ống (Nominal Diameter – DN): Đảm bảo van có kích thước phù hợp với đường ống hiện có.
Áp suất làm việc (Working Pressure): Chọn van có dải áp suất chịu được cao hơn áp suất tối đa của hệ thống.
Nhiệt độ làm việc (Working Temperature): Đảm bảo vật liệu thân van, bi van và đặc biệt là gioăng làm kín có thể chịu được nhiệt độ của môi chất.
Loại môi chất: Xác định rõ môi chất là gì (nước, khí, dầu, hóa chất, v.v.) để lựa chọn vật liệu bi van và gioăng phù hợp, đảm bảo khả năng chống ăn mòn và độ bền.
Chế độ điều khiển: Xác định xem cần loại tác động đơn (Spring Return – SR) hay tác động kép (Double Acting – DA) tùy thuộc vào yêu cầu về trạng thái an toàn và khả năng điều khiển.
Các phụ kiện đi kèm: Xem xét có cần thêm bộ định vị, công tắc giới hạn, van điện từ, hoặc bộ lọc khí hay không để tích hợp vào hệ thống điều khiển hiện có.
Tiêu chuẩn kết nối: Đảm bảo tiêu chuẩn mặt bích của van (ví dụ: PN10/PN16, ANSI 150LB) tương thích với tiêu chuẩn mặt bích của đường ống.
Việc tham khảo ý kiến từ các chuyên gia hoặc nhà cung cấp của EM-Flow sẽ giúp bạn lựa chọn được sản phẩm phù hợp nhất với nhu cầu cụ thể của mình.
Kết luận: Van bi gang mặt bích điều khiển khí nén EMPBA-OCF của EM-Flow là một giải pháp kiểm soát dòng chảy tự động mạnh mẽ, đáng tin cậy và hiệu quả cho nhiều ứng dụng công nghiệp. Với sự kết hợp giữa chất lượng vật liệu gang bền bỉ, thiết kế tối ưu của van bi và khả năng điều khiển linh hoạt của bộ truyền động khí nén, dòng sản phẩm này mang lại hiệu suất vượt trội, giảm thiểu chi phí vận hành và bảo trì, đồng thời nâng cao mức độ tự động hóa và an toàn trong các quy trình công nghiệp.
Đầu tư vào sản phẩm của EM-Flow, đặc biệt là dòng EMPBA-OCF, là một quyết định sáng suốt cho các doanh nghiệp tìm kiếm giải pháp van tự động chất lượng cao, độ bền lâu dài và khả năng hoạt động ổn định trong môi trường công nghiệp đầy thử thách. Với EM-Flow, bạn không chỉ nhận được một sản phẩm chất lượng mà còn là sự đảm bảo về hiệu suất và sự hỗ trợ kỹ thuật chuyên nghiệp.
