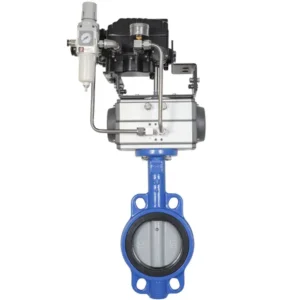

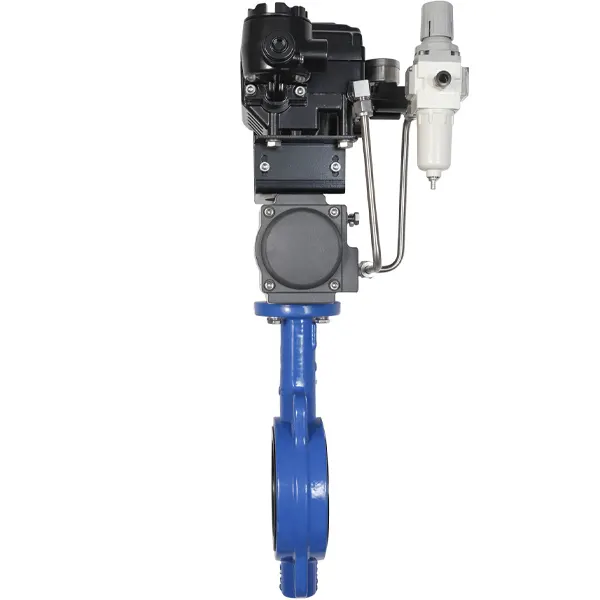

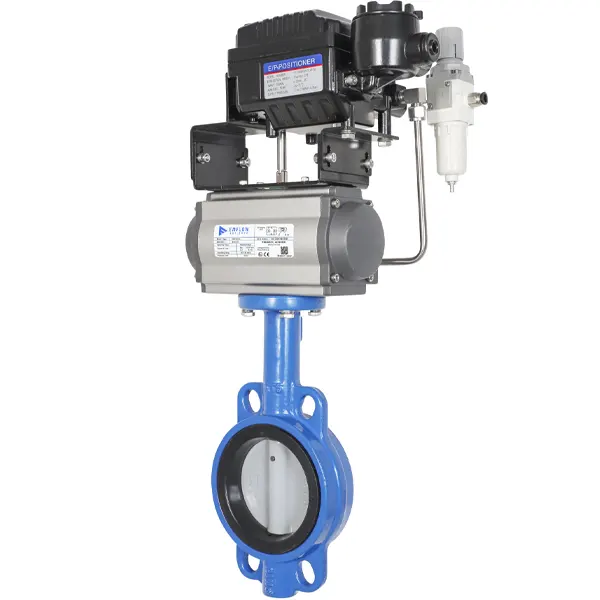

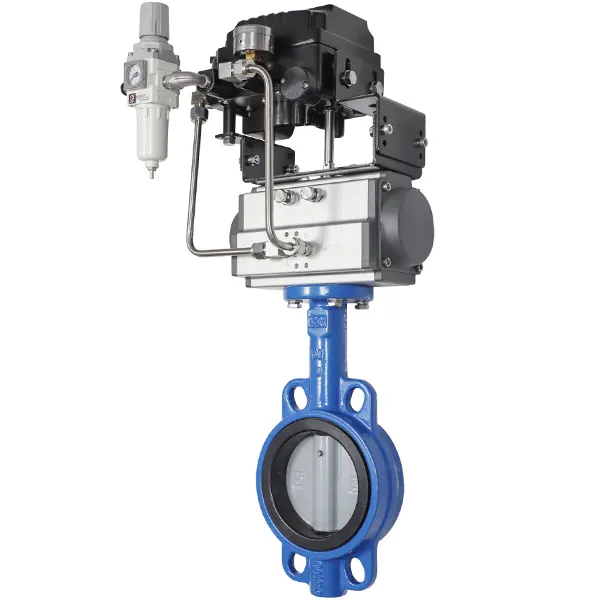

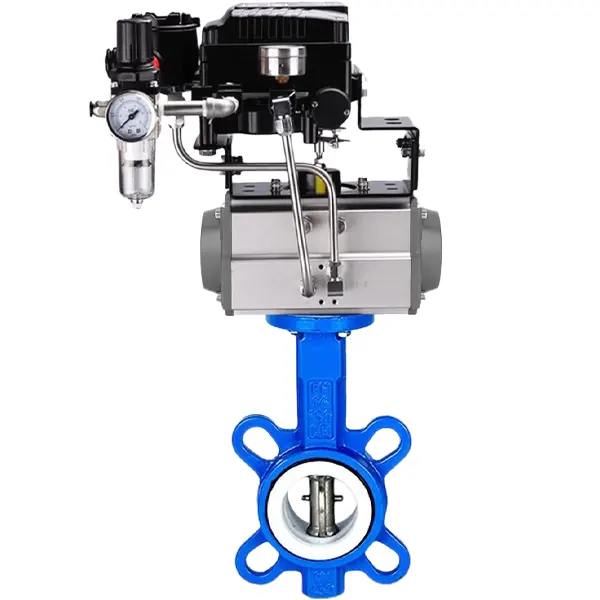

Van bướm khí nén tuyến tính EMPB-PSW

Mô tả

Cập nhật lần cuối ngày 23/10/2026 lúc 11:17 sáng

Van bướm khí nén tuyến tính EMPB-PSW là mẫu van bướm inox kiểu wafer, lắp bộ truyền động khí nén kèm bộ định vị (positioner) của thương hiệu EM-Flow. Khác các mẫu ON/OFF trong dòng van bướm khí nén EM-Flow, EMPB-PSW giữ đĩa van ở góc mở trung gian theo tín hiệu 4-20mA, dùng để điều tiết lưu lượng, áp suất hoặc nhiệt độ trên đường ống lớn.

Ý nghĩa mã: P – điều khiển tỉ lệ (proportional), S – thân inox, W – kiểu kẹp wafer.

Thông số kỹ thuật van bướm khí nén EMPB-PSW

Van tuyến tính được báo giá theo cỡ và cấu hình positioner; tham khảo mặt bằng giá tại bảng giá van bướm điều khiển khí nén.

Van bướm khí nén tuyến tính hoạt động thế nào?

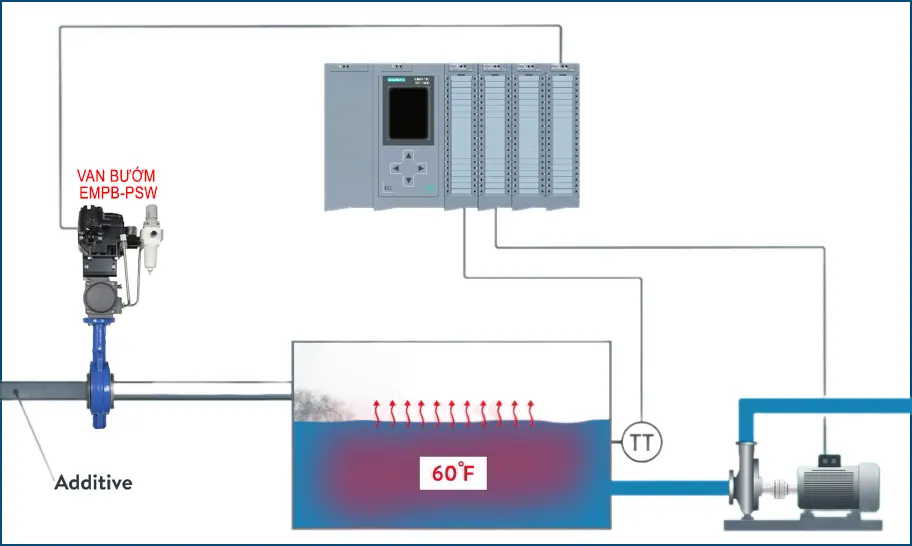

PLC hoặc bộ điều khiển quá trình gửi tín hiệu 4-20mA tới positioner. Positioner so sánh tín hiệu với vị trí thực của trục, rồi cấp hoặc xả khí vào bộ truyền động cho tới khi đĩa dừng đúng góc tương ứng: 4mA ứng với van đóng, 20mA ứng với van mở hoàn toàn. Vòng điều khiển khép kín này giúp lưu lượng bám sát giá trị đặt thay vì chỉ có hai trạng thái đóng – mở.

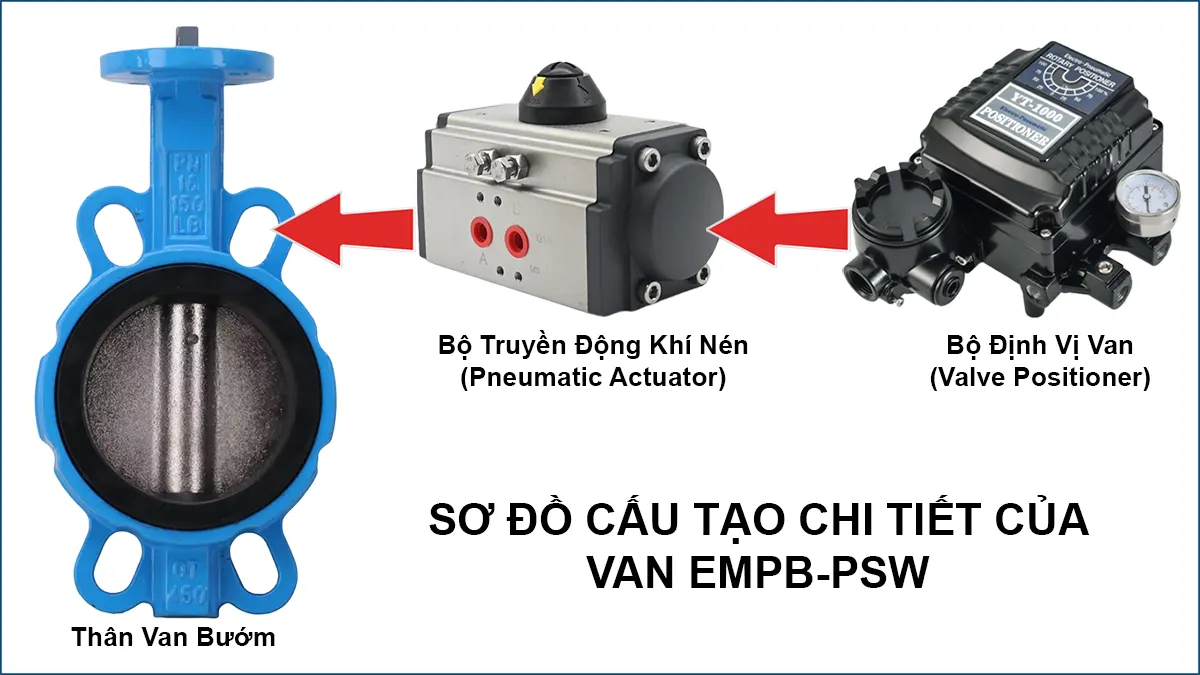

Cấu tạo

Thân và đĩa inox kiểu wafer

Thân, đĩa inox 304 hoặc 316 chống ăn mòn; inox 316 phù hợp môi chất chứa clo, nước biển, hóa chất. Gioăng EPDM dùng cho nước, nước thải; gioăng PTFE dùng cho hóa chất và nhiệt độ cao hơn. Kiểu wafer gọn nhẹ, kẹp giữa hai mặt bích đường ống.

Bộ truyền động khí nén và positioner

• Bộ truyền động khí nén dòng EMP: vỏ hợp kim nhôm, piston kép đối xứng, quay đĩa van 90° ±4°, mô-men ra từ 14 đến 1170 Nm tùy cỡ; đạt chứng nhận CE.
• Nguồn khí: khí nén đã lọc, khô, áp suất 3 – 8 bar.
• Van điện từ 3/2 hoặc 5/2 (điện đơn hoặc điện kép) điều khiển cấp – xả khí, chọn khi đặt hàng; đồng bộ với van điện từ EM-Flow.
• Phụ kiện tùy chọn: bộ lọc – điều áp, hộp công tắc hành trình báo trạng thái về tủ điện hoặc PLC, cơ cấu đóng mở bằng tay.
• Positioner: nhận tín hiệu 4-20mA, điều chỉnh hành trình van theo tỉ lệ; có thể chọn bộ khí nén tác động đơn (lò xo hồi) để van tự về vị trí an toàn khi mất khí.

Ứng dụng

• Điều tiết lưu lượng nước cấp, nước làm mát theo nhiệt độ hoặc áp suất.
• Duy trì mức bồn, áp suất đường ống trong trạm bơm, xử lý nước.
• Điều tiết hơi, khí, dung dịch trong thực phẩm, hóa chất.

Nếu cần điều tiết từ xa không dùng khí nén, tham khảo van bướm điện thông minh EMEBI-MPW; với đường ống ren cỡ nhỏ, chức năng tương đương là van bi khí nén tuyến tính EMPBA-PST.

Lưu ý khi chọn van tuyến tính

• Chọn cỡ van theo lưu lượng cần điều tiết, không nhất thiết bằng cỡ ống; van bướm điều tiết ổn định nhất trong khoảng mở 20° – 70°.
• Nguồn khí cho positioner cần khô, sạch; lắp bộ lọc – điều áp ngay trước van.
• Chỉ cần đóng/mở hoàn toàn với nước: dùng bản ON/OFF van bướm khí nén thân gang EMPB-OCW để tiết kiệm chi phí.

Chức năng của positioner, công tắc hành trình và các phụ kiện khác được giải thích trong bài phụ kiện của van bướm điều khiển khí nén.

Mua van bướm khí nén tuyến tính EMPB-PSW tại Viva

Viva phân phối chính thức EM-Flow tại Việt Nam, cung cấp CO, CQ, hóa đơn VAT, hỗ trợ cài đặt positioner và hiệu chỉnh tín hiệu khi đưa van vào vận hành.
