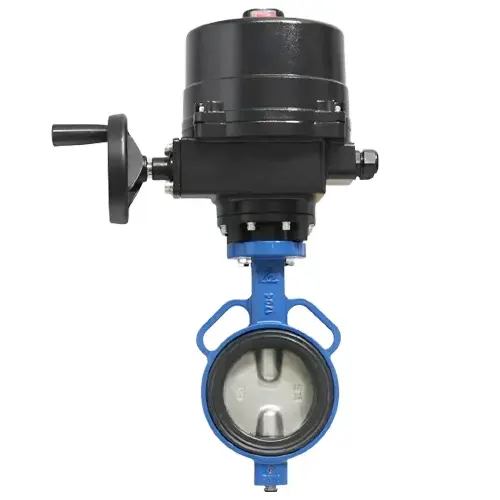

Giới thiệu Van bướm điều khiển điện EOM Shinyi
Van bướm điều khiển điện EOM Shinyi là sự kết hợp hoàn hảo giữa thiết kế van bướm hiệu quả và bộ truyền động điện mạnh mẽ, mang lại khả năng điều khiển tự động và chính xác cho nhiều ứng dụng công nghiệp. Dòng sản phẩm này được thiết kế để hoạt động ổn định trong các môi trường khắc nghiệt, đảm bảo độ tin cậy và tuổi thọ cao.
Thông số kỹ thuật:
- Mã sản phẩm: EOM.
- Kích cỡ (Size): DN50 – DN600.
- Kiểu kết nối: Wafer, Nối mặt bích.
- Tiêu chuẩn kết nối: BS, DIN, JIS, ASME.
- Vật liệu thân: Gang dẻo.
- Vật liệu đĩa: Inox.
- Vật liệu gioăng: NBR / EPDM.
- Điện áp sử dụng: AC220V, DC24V, AC380V.
- Nhiệt độ làm việc: -10° C – 80° C.
- Áp suất làm việc tối đa: PN10, PN16.
- Thương hiệu: Shinyi.
- Xuất xứ: Đài Loan.
- Sản xuất: Việt Nam.
Cấu tạo
Van bướm điều khiển điện EOM Shinyi bao gồm hai thành phần chính: Thân van bướm và Bộ truyền động điện (Electric Actuator).
Thân Van Bướm
Thân van bướm của Shinyi được chế tạo từ các vật liệu chất lượng cao như gang dẻo (Ductile Iron), thép không gỉ (Stainless Steel) hoặc thép carbon (Carbon Steel), tùy thuộc vào yêu cầu của ứng dụng và tính chất của lưu chất.
- Đĩa van: Là bộ phận chính thực hiện chức năng đóng mở dòng chảy. Đĩa van thường được làm từ thép không gỉ hoặc gang dẻo phủ epoxy, đảm bảo khả năng chống ăn mòn và chịu mài mòn tốt. Thiết kế đĩa van tối ưu giúp giảm thiểu tổn thất áp suất khi van mở hoàn toàn.
- Trục van: Kết nối đĩa van với bộ truyền động và truyền lực quay từ bộ truyền động đến đĩa van. Trục van thường được làm từ thép không gỉ để đảm bảo độ bền và khả năng chống ăn mòn.
- Vòng đệm/Lớp lót: Là bộ phận quan trọng tạo độ kín cho van khi đóng. Vòng đệm thường được làm từ các vật liệu đàn hồi như EPDM, NBR hoặc Viton, tùy thuộc vào nhiệt độ và tính chất hóa học của lưu chất. Lớp lót cao su bao bọc thân van, đảm bảo độ kín tuyệt đối và ngăn chặn rò rỉ.
- Thân van: Vỏ ngoài của van, chứa các bộ phận bên trong. Thân van được thiết kế chắc chắn, chịu được áp lực và nhiệt độ cao.
- Kiểu kết nối: Van bướm Shinyi thường có các kiểu kết nối phổ biến như kẹp wafer (Wafer Type) hoặc lugs (Lug Type), cho phép lắp đặt dễ dàng giữa hai mặt bích của đường ống.
Bộ Truyền Động Điện (Electric Actuator) EOM
Đây là trái tim của hệ thống điều khiển tự động, biến đổi tín hiệu điện thành chuyển động quay để đóng mở van. Bộ truyền động điện EOM của Shinyi được thiết kế để hoạt động tin cậy và chính xác, với các đặc điểm nổi bật:
- Động cơ điện: Động cơ điện AC hoặc DC mạnh mẽ, được thiết kế để chịu tải liên tục và có tuổi thọ cao.
- Hộp số giảm tốc: Giúp tăng mô-men xoắn và giảm tốc độ quay, đảm bảo van đóng mở êm ái và chính xác.
- Công tắc giới hạn (Limit Switches): Tự động ngắt động cơ khi van đạt vị trí đóng hoặc mở hoàn toàn, ngăn ngừa quá tải và bảo vệ van.
- Chỉ thị vị trí: Cung cấp thông tin trực quan về trạng thái đóng/mở của van.
- Thiết bị bảo vệ quá nhiệt (Thermal Overload Protection): Tự động ngắt động cơ nếu nhiệt độ bên trong vượt quá giới hạn an toàn, bảo vệ động cơ khỏi hư hỏng.
- Hộp đấu dây: Cung cấp điểm kết nối an toàn và dễ dàng cho các đường dây điện điều khiển.
- Tay quay thủ công (Manual Override): Cho phép người vận hành đóng mở van bằng tay trong trường hợp mất điện hoặc có sự cố, tăng tính linh hoạt và an toàn.
- Tín hiệu điều khiển: EOM Shinyi hỗ trợ nhiều loại tín hiệu điều khiển khác nhau như ON/OFF, điều khiển tỷ lệ (Modulating Control) với tín hiệu 4-20mA hoặc 0-10VDC, cho phép tích hợp dễ dàng vào các hệ thống tự động hóa.
- Tiêu chuẩn bảo vệ (IP Rating): Thường đạt tiêu chuẩn IP67, chống bụi và chống nước tốt, phù hợp cho nhiều môi trường lắp đặt.
Nguyên lý hoạt động
Khi nhận được tín hiệu điện từ hệ thống điều khiển (ví dụ: PLC, DCS, hoặc công tắc), bộ truyền động điện EOM sẽ kích hoạt động cơ. Động cơ thông qua hộp số giảm tốc sẽ truyền mô-men xoắn đến trục van. Trục van quay sẽ làm đĩa van quay theo, điều chỉnh vị trí của đĩa van từ đóng sang mở, hoặc ngược lại.
- Khi van mở: Đĩa van quay 90 độ về vị trí song song với dòng chảy, cho phép lưu chất đi qua gần như không bị cản trở.
- Khi van đóng: Đĩa van quay 90 độ về vị trí vuông góc với dòng chảy, chặn hoàn toàn lưu chất.
Đối với các ứng dụng điều khiển tỷ lệ, bộ truyền động sẽ điều chỉnh vị trí của đĩa van theo tín hiệu đầu vào, cho phép kiểm soát lưu lượng chính xác.
Ưu điểm nổi bật của van bướm điều khiển điện EOM Shinyi
Dòng van bướm điều khiển điện EOM của Shinyi mang đến nhiều lợi ích vượt trội so với các loại van điều khiển thủ công hoặc van điều khiển khí nén truyền thống:
Khả Năng Tự Động Hóa Cao
- Điều khiển từ xa: Cho phép vận hành van từ phòng điều khiển trung tâm, giảm thiểu rủi ro cho người vận hành trong môi trường nguy hiểm hoặc khó tiếp cận.
- Tích hợp dễ dàng: Tương thích với các hệ thống điều khiển tự động như PLC, DCS, SCADA, giúp tạo ra một hệ thống vận hành liền mạch và hiệu quả.
- Lập trình linh hoạt: Có thể được lập trình để hoạt động theo các chu trình cụ thể, đáp ứng các yêu cầu vận hành phức tạp.
Độ Chính Xác Cao
- Điều khiển lưu lượng chính xác: Đặc biệt với các bộ truyền động có chức năng điều khiển tỷ lệ (Modulating Control), EOM Shinyi cho phép điều chỉnh vị trí đĩa van một cách tinh vi, từ đó kiểm soát lưu lượng dòng chảy với độ chính xác cao. Điều này rất quan trọng trong các quy trình đòi hỏi sự cân bằng nhiệt độ, áp suất hoặc tỷ lệ pha trộn.
- Vị trí lặp lại: Đảm bảo van luôn đóng mở đến cùng một vị trí đã thiết lập, nâng cao tính ổn định của hệ thống.
An Toàn và Tin Cậy
- Bảo vệ quá tải: Các tính năng bảo vệ tích hợp như công tắc giới hạn và bảo vệ quá nhiệt giúp ngăn ngừa hư hỏng cho bộ truyền động và van trong trường hợp hoạt động bất thường.
- Chống chịu môi trường khắc nghiệt: Với tiêu chuẩn bảo vệ IP67 (hoặc cao hơn tùy model), bộ truyền động được bảo vệ hiệu quả khỏi bụi bẩn, nước và các yếu tố môi trường khác, đảm bảo hoạt động bền bỉ trong nhiều điều kiện.
- Tay quay thủ công: Cung cấp giải pháp an toàn trong trường hợp khẩn cấp hoặc mất điện, cho phép vận hành van bằng tay mà không ảnh hưởng đến hệ thống.
Hiệu Quả Vận Hành và Tiết Kiệm Chi Phí
- Giảm thiểu sức lao động: Tự động hóa quá trình đóng mở van giúp giảm bớt nhân công và thời gian vận hành.
- Tối ưu hóa quy trình: Khả năng điều khiển chính xác giúp tối ưu hóa hiệu suất của toàn bộ hệ thống, giảm lãng phí nguyên liệu và năng lượng.
- Tuổi thọ cao: Chất lượng vật liệu và thiết kế bền bỉ của Shinyi đảm bảo van và bộ truyền động có tuổi thọ dài, giảm chi phí bảo trì và thay thế.
- Tiêu thụ năng lượng hiệu quả: Bộ truyền động điện chỉ tiêu thụ năng lượng khi đang chuyển động, giúp tiết kiệm điện năng so với các hệ thống khí nén yêu cầu máy nén khí hoạt động liên tục.
Thiết Kế Nhỏ Gọn và Dễ Lắp Đặt
- Thiết kế van bướm: Vốn dĩ có kích thước nhỏ gọn và trọng lượng nhẹ hơn so với các loại van khác có cùng kích thước đường ống, giúp tiết kiệm không gian lắp đặt.
- Lắp đặt dễ dàng: Các kiểu kết nối wafer và lug phổ biến giúp quá trình lắp đặt và tháo dỡ van trở nên đơn giản và nhanh chóng.
Ứng dụng đa dạng của van bướm điều khiển điện EOM Shinyi
Với những ưu điểm vượt trội, van bướm điều khiển điện EOM Shinyi được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau:
- Hệ thống xử lý nước và nước thải: Kiểm soát dòng chảy nước sạch, nước thải, bùn trong các nhà máy xử lý nước, trạm bơm, hệ thống thủy lợi. Khả năng chống ăn mòn của vật liệu van Shinyi rất phù hợp với môi trường nước.
- Hệ thống HVAC: Điều khiển lưu lượng nước lạnh, nước nóng trong các hệ thống điều hòa không khí lớn, hệ thống sưởi, giúp điều hòa nhiệt độ hiệu quả trong các tòa nhà thương mại và công nghiệp.
- Ngành công nghiệp hóa chất: Kiểm soát dòng chảy của hóa chất, axit, bazơ (tùy thuộc vào vật liệu van và lớp lót phù hợp). Tính năng điều khiển chính xác giúp đảm bảo an toàn và hiệu quả trong các quy trình hóa học.
- Công nghiệp thực phẩm và đồ uống: Điều khiển lưu chất trong các quy trình sản xuất bia, nước giải khát, sữa, thực phẩm. Vật liệu an toàn vệ sinh và khả năng làm sạch dễ dàng là ưu tiên hàng đầu.
- Công nghiệp năng lượng: Ứng dụng trong các nhà máy điện, hệ thống làm mát, xử lý nước nồi hơi, và các quy trình khác liên quan đến hơi nước và nước nóng.
- Các ngành công nghiệp khác: Khai thác mỏ, đóng tàu, sản xuất giấy, dệt may, và nhiều ứng dụng công nghiệp khác yêu cầu kiểm soát dòng chảy tự động và tin cậy.
Lựa chọn van bướm điều khiển điện EOM Shinyi phù hợp
Để lựa chọn van bướm điều khiển điện EOM Shinyi phù hợp với nhu cầu của mình, cần xem xét các yếu tố sau:
- Loại lưu chất: Nước, hóa chất, dầu, khí… để chọn vật liệu thân van, đĩa van và lớp lót phù hợp (ví dụ: EPDM cho nước, Viton cho hóa chất).
- Áp suất và nhiệt độ hoạt động: Đảm bảo van chịu được áp suất và nhiệt độ tối đa của hệ thống. Mỗi van có dải áp suất và nhiệt độ định mức riêng.
- Kích thước đường ống: Chọn van có đường kính danh nghĩa (DN) tương ứng với đường ống.
- Kiểu kết nối: Wafer hay Lug, tùy thuộc vào thiết kế hệ thống đường ống hiện có.
- Nguồn điện cấp: Điện áp AC (220V, 380V) hay DC (24V).
- Chức năng điều khiển: ON/OFF (đóng mở hoàn toàn) hay Modulating (điều khiển tỷ lệ, yêu cầu tín hiệu 4-20mA hoặc 0-10VDC).
- Môi trường lắp đặt: Có yêu cầu về chống cháy nổ, chống nước hay bụi bẩn đặc biệt không? (ví dụ: khu vực có nguy cơ cháy nổ yêu cầu bộ truyền động Ex-proof).
- Thương hiệu và nhà cung cấp: Chọn nhà cung cấp uy tín để đảm bảo chất lượng sản phẩm, dịch vụ hậu mãi và hỗ trợ kỹ thuật.
Shinyi là một thương hiệu đã được khẳng định về chất lượng và độ tin cậy trong ngành van. Với dòng sản phẩm van bướm điều khiển điện EOM, Shinyi không chỉ cung cấp một giải pháp kiểm soát dòng chảy hiệu quả mà còn là một khoản đầu tư bền vững cho các hệ thống tự động hóa công nghiệp.
Tổng kết: Van bướm điều khiển điện EOM của Shinyi là một giải pháp kiểm soát dòng chảy tiên tiến, hiệu quả và đáng tin cậy cho nhiều ứng dụng công nghiệp. Sự kết hợp giữa thiết kế van bướm tối ưu và bộ truyền động điện EOM mạnh mẽ mang lại khả năng tự động hóa cao, độ chính xác vượt trội, an toàn vận hành và hiệu quả kinh tế. Với cam kết về chất lượng và đổi mới, Shinyi tiếp tục là lựa chọn hàng đầu cho các doanh nghiệp tìm kiếm giải pháp van bướm điều khiển điện chất lượng cao để nâng cao hiệu suất và tối ưu hóa quy trình sản xuất.
Nếu bạn đang tìm kiếm một giải pháp van bướm điều khiển điện chất lượng cao và đáng tin cậy, dòng sản phẩm EOM của Shinyi chắc chắn là một lựa chọn đáng cân nhắc. Bạn có muốn tìm hiểu thêm về các model cụ thể hoặc yêu cầu báo giá không?
