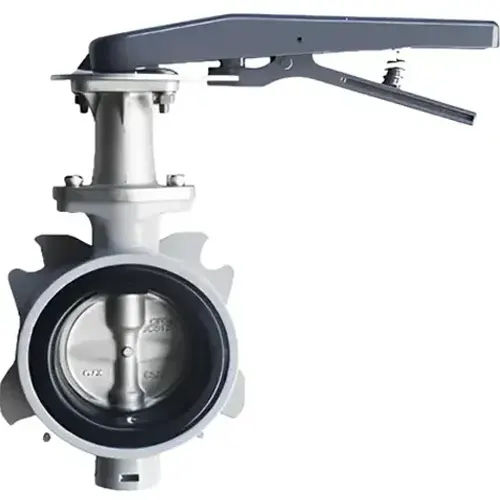

Van bướm tay gạt Toyo 550LA là sản phẩm của thương hiệu Toyo xuất xứ Nhật Bản. Mã van bướm Toyo này có kết nối dạng wafer 5K/10K với thiết kế tiêu chuẩn JIS B2032, thân van được cấu trúc bằng vật liệu hợp kim nhôm đúc ADC12 đảm bảo độ bền và trọng lượng nhẹ, đĩa bằng thép không gỉ SCS13A chống ăn mòn, tương thích tốt, cơ chế gioăng cao su EPDM đóng kín tốt, chống rò rỉ, điều khiển thủ công bằng tay gạt tiện lợi.
Thông số kỹ thuật van bướm tay gạt Toyo 550LA
Model: 550LA.
Kích thước kết nối: DN50 – DN150.
Kiểu kết nối: Kết nối wafer.
Kiểu điều khiển: Điều khiển tay gạt.
Vật liệu thân van: Hợp kim nhôm.
Vật liệu đĩa: SCS13A.
Vật liệu đệm: EPDM.
Nhiệt độ làm việc: -10 – 100 độ C
Áp suất làm việc: 10kgf/cm2.
Thương hiệu: Toyo.
Xuất xứ: Nhật Bản.
Vật liệu và cấu trúc van bướm tay gạt Toyo 550LA:
(1) Thân van: Hợp kim nhôm – ADC12.
(3) Trục van: Thép không gỉ – SUS410.
(4) Đĩa van: Thép không gỉ – SCS13A.
(9) Tay gạt: Hợp kim.
(45A) Gioăng trục: Cao su – EPDM.
(45B) Gioăng trục: Cao su – EPDM.
(48) Gioăng trục: Thép không gỉ – SUS304.
(61) Cổ van: Thép không gỉ – SCS13A.
(63) Bu lông: Thép không gỉ – SUS304.
(67) Ổ đỡ trục: Nhựa – PPS.
(74) Vòng bi đỡ trục: Nhựa – PE.
(99A) Bu lông: Thép không gỉ – SUS304.
(99B) Đai ốc: Thép không gỉ – SUS304.
(103) Trục dưới: Thép không gỉ – SUS410.
(106) Gioăng đệm: Cao su – EPDM.
(124) Vít khóa tay gạt: Thép không gỉ – SUS304.
(145) Long đen: Thép không gỉ – SUS304.
(146) Gioăng làm kín: Hợp kim nhôm kẽm – ZDC2.
(147A) Nắp dưới: Thép không gỉ – SUS301.
(147B) Gioăng đáy: Cao su – EPDM.
Catalogue van bướm tay gạt Toyo 550LA:
Catalogue van bướm tay gạt Toyo 550LA
Đặc trưng nổi bật van bướm tay gạt Toyo 550LA
Vật liệu hợp kim nhôm đúc: Van bướm tay gạt Toyo 550LA là mã van bướm cấu trúc bằng vật liệu hợp kim nhôm đúc ADC12 đảm bảo độ bền vượt trội và trọng lượng siêu nhẹ.
Van bướm wafer: Được thiết kế kết nối dạng wafer, kết nối dạng kẹp bích, không có mặt bích nối cố định, thiết kế các tai bích để giữ bu lông chống trượt, do đó kích thước van rất nhỏ gọn.
Gioăng đệm cao su EPDM: Cơ chế làm kín bằng gioăng đệm cao su vật liệu EPDM, phần gioăng đệm được đúc khuôn với thân, kích thước chuẩn, bám chắc, chống bong tróc. Gioăng bao bọc kín toàn bộ bề mặt trong thân van và tràn viền.
Vận hành bằng tay gạt: Là mã van thủ công, vận hành bằng tay gạt, thiết kế có lò xo giữ khóa. Thực hiện vận hành bằng cách bóp và gạt tay gạt đến vị trí mong muốn.
Điều khiển khóa 10 vị trí: Thiết kế đĩa khóa vị trí dạng bánh răng với 10 vị trí ở 10 góc độ điều khiển khác nhau cho phép điều khiển và khóa đĩa ở nhiều vị trí khác nhau, độ mở đĩa khác nhau thì lưu lượng qua van khác nhau. Thiết kế khóa cố định này giúp ngăn chặn tình trạng trượt đĩa không mong muốn.
Thiết kế cổ dài, cách nhiệt: Van bướm tay gạt Toyo 550LA thiết kế cổ dài với phần cổ nối có thể tháo rời được, đảm bảo khả năng cách nhiệt tốt, tránh truyền nhiệt từ lưu chất đến cơ chế truyền động.
Cơ chế đĩa chống kẹt: Đĩa được gia công, mài mịn, đánh bóng, bo viền đảm bảo bề mặt tiếp xúc tốt, giúp đĩa chuyển động trơn tru, giảm mô men xoắn và ngăn chặn tình trạng kẹt đĩa.
Trục đôi điều khiển tin cậy: Thiết kế trục đôi, trục không xuyên tâm, bao gồm hai phần trục tách rời, phần trục trên kết nối cơ chế truyền động với đĩa, phần trục đáy kết nối đĩa với thân.
Thiết kế tiêu chuẩn JIS B 2032: Van bướm tay gạt Toyo 550LA thiết kế các thông số kích thước và vật liệu tuân thủ tiêu chuẩn JIS B 2032, tiêu chuẩn Nhật Bản, đảm bảo các thông số chính xác, kích thước đồng bộ.
Thiết kế kết nối JIS 5K/10K: Kết nối wafer chuẩn JIS 5K/10K.
Van bướm nhôm đĩa inox tay gạt Toyo
Ưu điểm van bướm tay gạt Toyo 550LA
Thiết kế siêu nhẹ, nhỏ gọn: Vật liệu cấu trúc van bướm tay gạt Toyo 550LA bằng hợp kim nhôm nên trọng lượng tổng thể của van rất nhẹ, cấu trúc van nhỏ gọn, tối ưu không gian.
Lắp đặt dễ dàng: Thiết kế nhỏ gọn thuận tiện cho quá trình lắp đặt, kiểu kết nối wafer đơn giản, cho phép lắp đặt nhanh chóng, dễ dàng, đa tiêu chuẩn, lắp đặt được với mọi hệ thống.
Vận hành dễ dàng: Van bướm tay gạt Toyo 550LA có kiểu điều khiển tay gạt dạng cơ, vận hành đơn giản, dễ dàng, điều khiển bằng tay, không sử dụng các năng lượng bên ngoài nên thiết kế hệ thống đơn giản hơn, tối ưu hơn.
Hoạt động đáng tin cậy: Nhờ cơ chế đĩa khóa chống trượt, cố định vị trí đĩa giúp hoạt động điều khiển dòng chất của van rất đáng tin cậy.
Đóng mở nhẹ, tiết kiệm sức lực: Thiết kế đĩa chống kẹt, gioăng lượn sóng, hệ thống ổ đỡ trục chính xác giúp giảm thiểu mô men xoắn vận hành, việc đóng mở nhẹ nhàng, dễ dàng hơn.
Thay thế tốt: Thiết kế van bướm tay gạt Toyo 550LA tiêu chuẩn, thông số chính xác, đồng bộ đảm bảo khả năng thay thế tốt.
Chất lượng, bền bỉ: Cấu trúc chắc chắn, vật liệu chất lượng mang lại độ bền vượt trội, tuổi thọ dài.
Van bướm nhôm đĩa inox tay gạt Toyo Nhật Bản
