Để trả lời rọ bơm là gì: rọ bơm (foot valve) là van 1 chiều có gắn lưới lọc, lắp ở đầu ống hút của máy bơm đặt cao hơn mặt nước. Lưới chặn rác, van 1 chiều giữ nước lại trong ống hút khi bơm dừng, nhờ đó bơm ly tâm luôn có nước sẵn để khởi động mà không phải mồi lại.
Bài viết giải thích rọ bơm là gì qua cấu tạo, vai trò mồi bơm và NPSH, cách chọn chiều sâu đặt rọ, vận tốc qua lưới, vật liệu (gang, đồng, inox, nhựa) và các lỗi hay gặp như mất mồi, kẹt rác, rò đĩa. Về nền tảng, rọ bơm là một dạng của van 1 chiều.
Rọ bơm là gì và hoạt động như thế nào

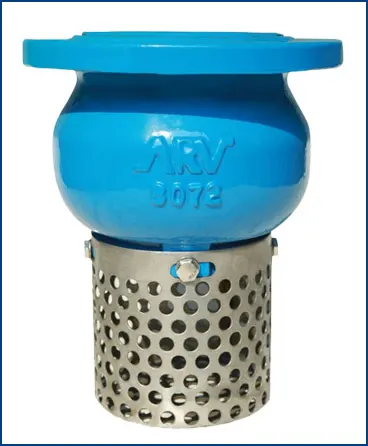

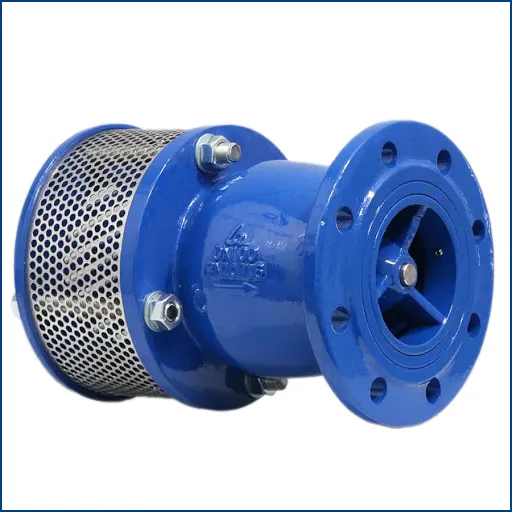

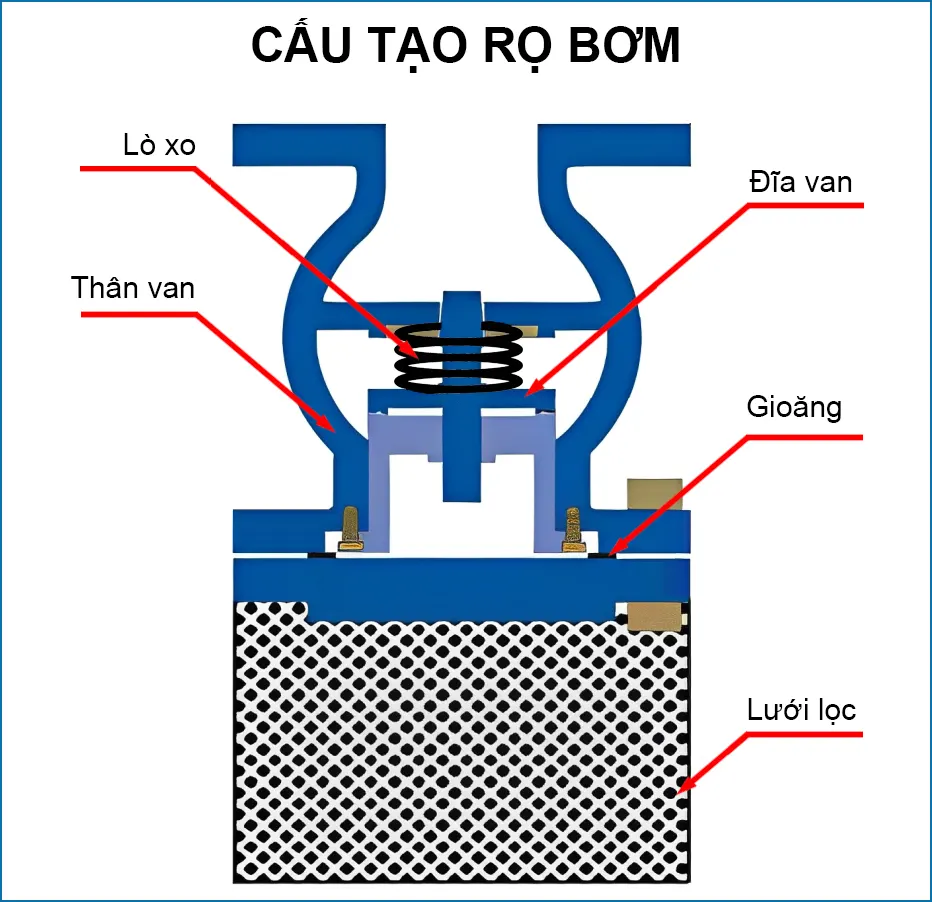

Rọ bơm gồm thân van, đĩa hoặc cánh van, gioăng làm kín, lò xo (không phải loại nào cũng có) và rọ lưới hình trụ hoặc hình nón bao quanh cửa hút. Khi bơm chạy, áp suất đầu hút giảm, nước đẩy đĩa mở và đi vào ống hút. Khi bơm dừng, đĩa rơi xuống đế nhờ trọng lực hoặc lò xo, giữ cột nước trong ống.
Video dưới đây minh họa nguyên lý đóng mở của rọ bơm:

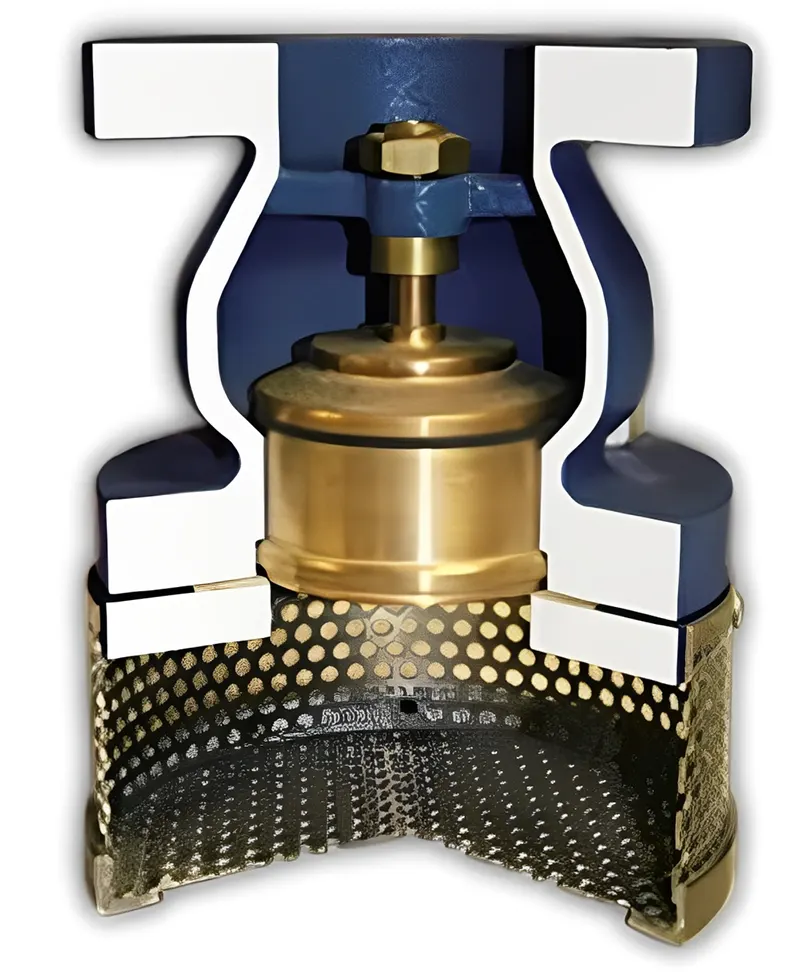

Loại không lò xo lắp đứng, đóng nhờ trọng lực nên áp mở rất thấp, hợp bể chứa nước sạch. Loại có lò xo đóng nhanh hơn và cho phép lắp nghiêng, nhưng lò xo thêm một chi tiết dễ gỉ và tăng tổn thất.
Rọ bơm là gì và vì sao bơm cần nó: mồi bơm và NPSH
Bơm ly tâm không tự hút được khi thân bơm chứa không khí vì cánh bơm không tạo đủ độ chân không để kéo nước lên. Cần đổ đầy nước vào thân bơm và ống hút (mồi bơm) trước khi chạy. Chạy khô còn làm hỏng gioăng cơ khí vì lớp nước mỏng giữa hai mặt làm kín đóng vai trò bôi trơn và tản nhiệt.
Rọ bơm giữ nước trong ống hút nên mỗi lần khởi động bơm không phải mồi lại. Nó cũng ảnh hưởng đến NPSH khả dụng của hệ thống:
NPSHa = (Patm − Pbh)/(ρ·g) − hs − hf, trong đó hs là chiều cao hút, hf là tổn thất đường hút gồm cả rọ bơm. Ví dụ ở mực nước biển, nước 20 °C: Patm/(ρg) ≈ 10,33 m, áp suất bão hòa ≈ 0,24 m. Chiều cao hút 4 m, tổn thất ống 0,5 m, tổn thất rọ 0,3 m cho NPSHa ≈ 10,33 − 0,24 − 4 − 0,5 − 0,3 ≈ 5,3 m. NPSHa phải lớn hơn NPSHr của bơm (xem catalogue, thường 2–4 m) cộng biên an toàn khoảng 0,5 m.
Rọ bẩn hoặc chọn rọ có hệ số tổn thất cao làm hf tăng, NPSHa giảm, bơm xâm thực: tiếng lạch cạch như sỏi, rung và mòn cánh.
Rọ bơm là gì trong thực tế: dùng ở đâu

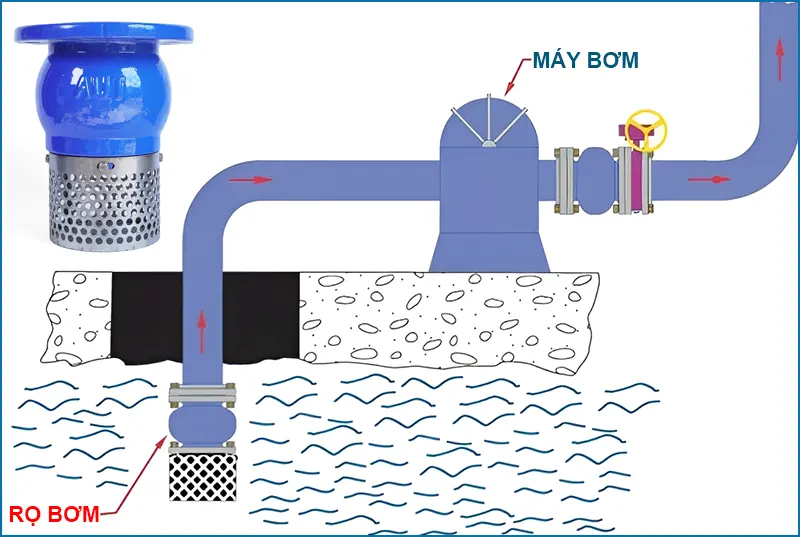

Rọ bơm là gì trong ứng dụng thực tế? Nó gặp ở bơm giếng, bơm hút từ bể ngầm, ao hồ, bể chứa nước thải đã lọc thô, tưới tiêu và PCCC có bể hút. Điều kiện chung là bơm đặt trên mực chất lỏng. Nếu bơm đặt thấp hơn mực nước (hút ngập), chỉ cần van chặn, không cần rọ. Các ví dụ khác có trong bài ứng dụng của van 1 chiều.
Chiều sâu đặt rọ và vận tốc qua lưới
Chiều sâu đặt rọ
Hiểu rọ bơm là gì cũng giúp đặt rọ đúng chỗ, vì rọ vừa phải ngập đủ vừa không được chạm bùn đáy.
- Ngập dưới mặt nước tối thiểu khoảng 3 lần đường kính ống hút (tham khảo) để tránh xoáy hút khí khi mực nước hạ.
- Cách đáy bể ít nhất 1–1,5 lần đường kính ống hút, và không dưới 20 cm, để không hút bùn.
- Cách thành bể tối thiểu 1 lần đường kính, không đặt trong góc.
- Treo hoặc kê rọ lên giá, không để nằm trên bùn đáy.
Các trị số này là kinh nghiệm thực hành; với trạm bơm lớn cần đối chiếu khuyến nghị của nhà sản xuất bơm.
Vận tốc và diện tích lưới
Ống hút nên giữ vận tốc 0,5–1,5 m/s để hf nhỏ. Diện tích lỗ lưới tự do nên bằng 3–4 lần diện tích mặt cắt ống để vận tốc qua lưới thấp, rác khó bị hút dính chặt. Ví dụ bơm 60 m³/h: dùng ống DN100 thì vận tốc 2,1 m/s, quá cao cho đường hút; dùng DN125 vận tốc khoảng 1,36 m/s, đạt yêu cầu. Diện tích ống DN125 khoảng 0,0123 m², lưới cần khoảng 0,037 m² thì vận tốc qua lưới chỉ khoảng 0,45 m/s.
| Kiểu rọ | Hệ số K (tham khảo) | Tổn thất ở DN125, v = 1,36 m/s |
|---|---|---|
| Rọ đĩa lật (hinged disc) | khoảng 1,3 | khoảng 0,12 m |
| Rọ đĩa nâng (poppet) | khoảng 7 | khoảng 0,67 m |
Hệ số K lấy theo hệ số ma sát tương đương trong tài liệu Crane TP-410, chỉ để so sánh. Giá trị thật phụ thuộc cấu tạo từng hãng. Muốn biết thêm về cách tính, đọc về tổn thất áp suất (pressure drop).
Vật liệu rọ bơm: gang, đồng, inox, nhựa
Khi đã biết rọ bơm là gì, bước tiếp theo là chọn vật liệu theo môi chất và môi trường đặt rọ. Nếu cần xem các mẫu sẵn có, vào danh mục rọ bơm theo từng vật liệu.
| Vật liệu | Đặc điểm | Phù hợp | Lưu ý |
|---|---|---|---|

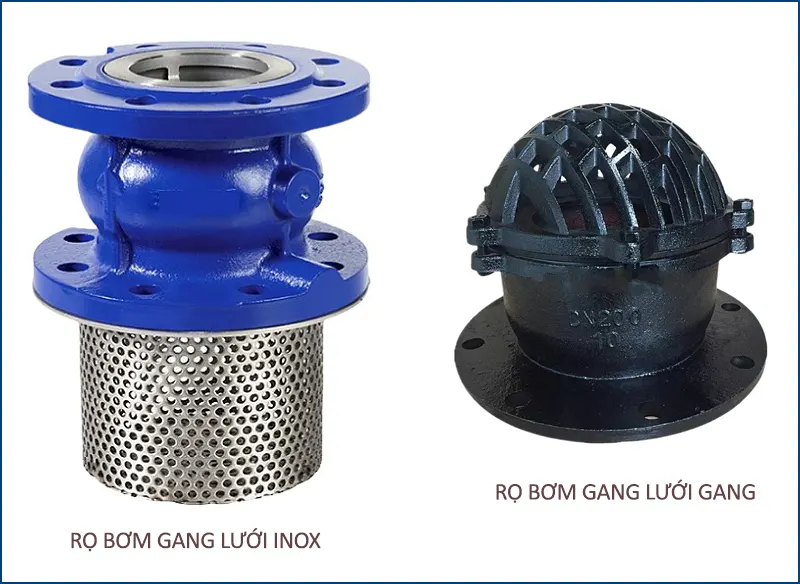

| Gang (xám, cầu) | Rẻ, nặng, chịu áp tốt. Gang xám giòn do graphit dạng tấm, gang cầu dẻo hơn | Nước sạch, bể ngầm, cỡ lớn có mặt bích | Gỉ trong nước ăn mòn, cần sơn epoxy |

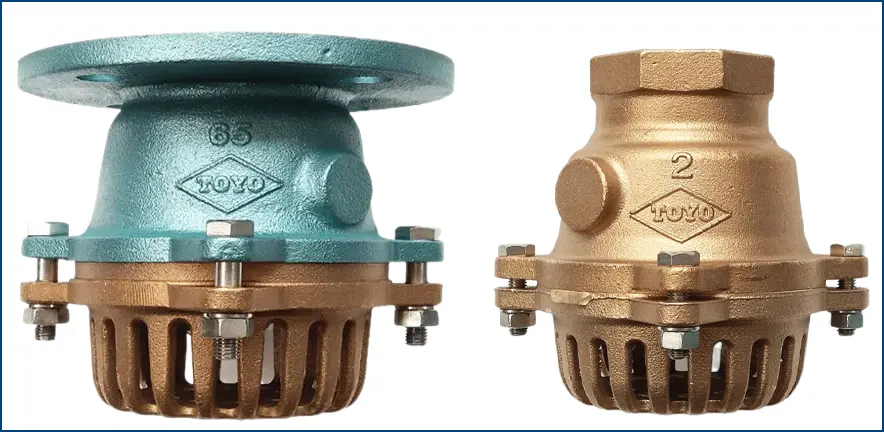

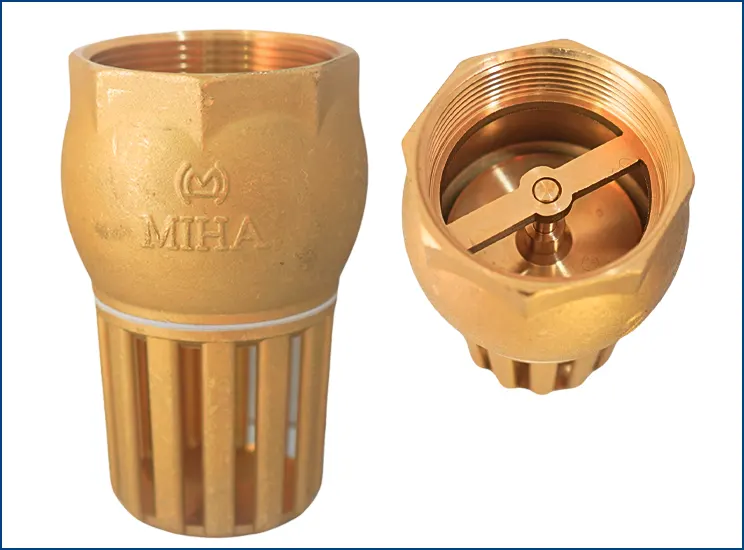

| Đồng, đồng thau | Dễ gia công, ren gọn, bền với nước sinh hoạt | Cỡ nhỏ DN15–DN50 | Đồng thau thường có thể khử kẽm trong nước mềm hoặc nhiều clo |

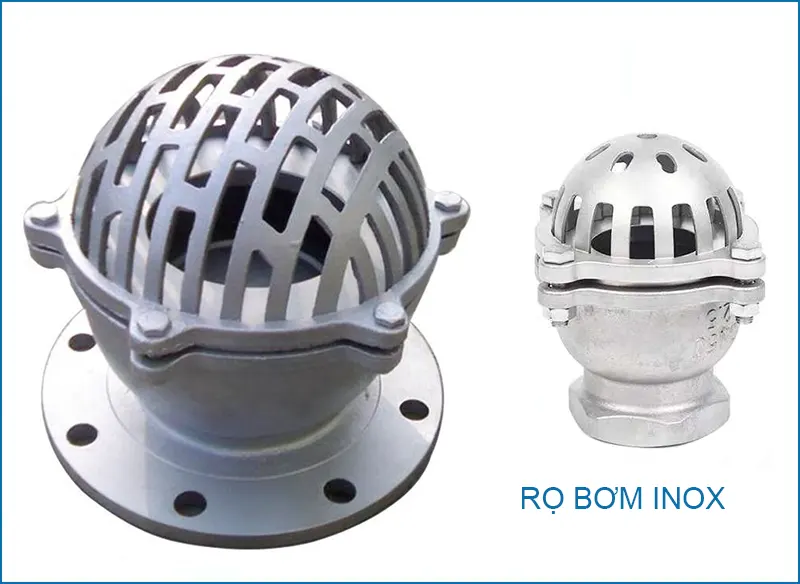

| Inox 304/316 | Không gỉ, vệ sinh. 316 có 2–3% Mo nên bền ion clorua hơn 304 | Nước giếng, thực phẩm, nước lợ nhẹ (316) | Giá cao; 304 vẫn rỗ trong nước nhiều clorua |

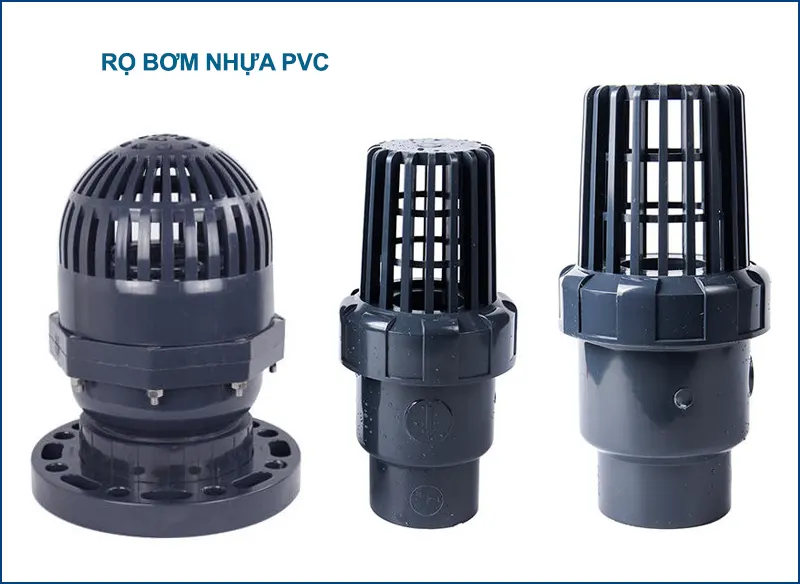

| Nhựa PVC, uPVC | Nhẹ, trơ với axit, kiềm loãng, không gỉ | Nước thải, hóa chất nhẹ, tưới tiêu | Nhiệt tối đa khoảng 60 °C, giòn dưới UV, áp thấp |

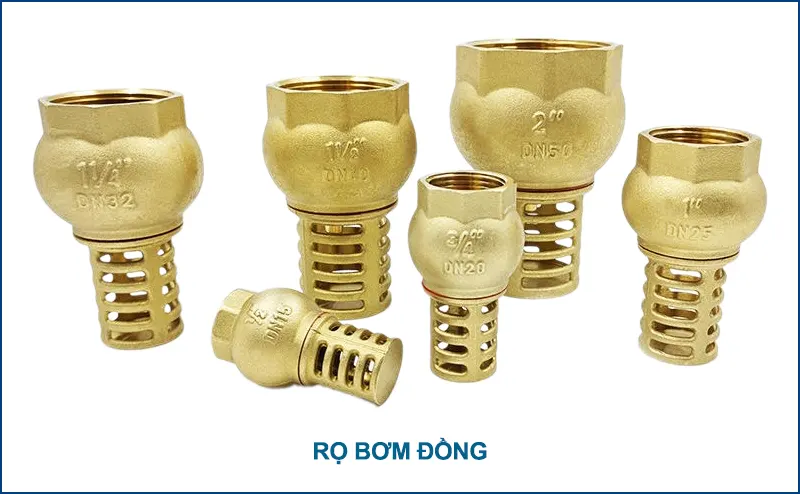

Chi tiết từng loại: rọ bơm gang phù hợp trạm bơm cỡ lớn; rọ bơm inox khi cần chống gỉ; rọ bơm nhựa cho nước thải, hóa chất nhẹ; rọ bơm đồng cho đường hút nhỏ. Gioăng thường dùng EPDM cho nước nóng và nước sạch, NBR khi có dầu.
Kiểu kết nối

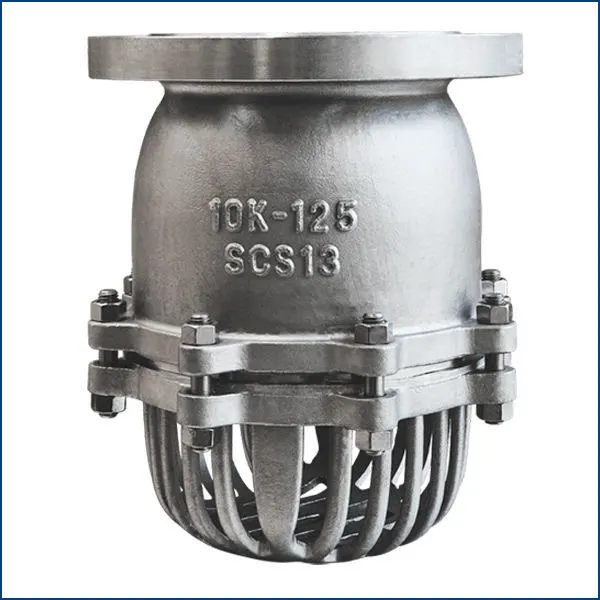

Cỡ nhỏ dùng nối ren, cỡ từ DN50 trở lên thường dùng mặt bích JIS 10K hoặc PN10/PN16. Cần chọn đúng tiêu chuẩn bích của bơm và ống để bu lông lỗ khớp nhau.

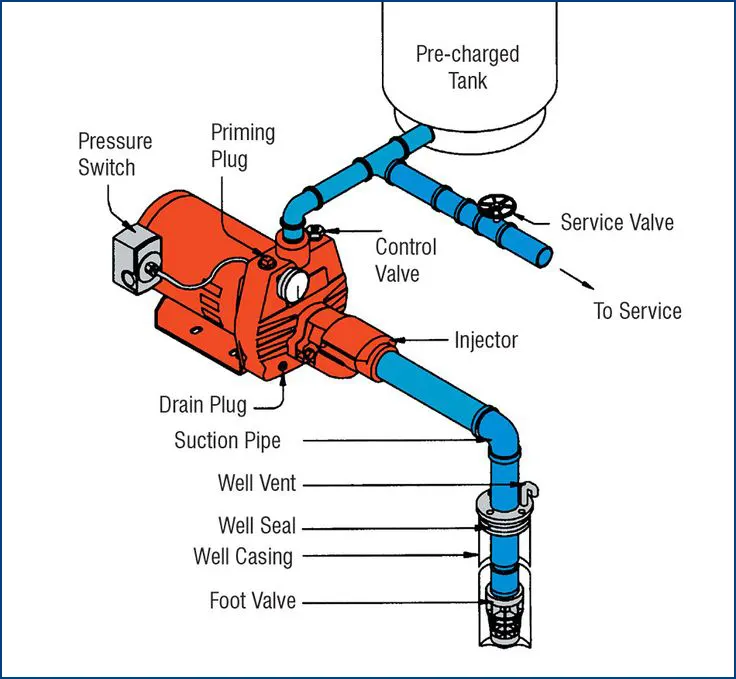

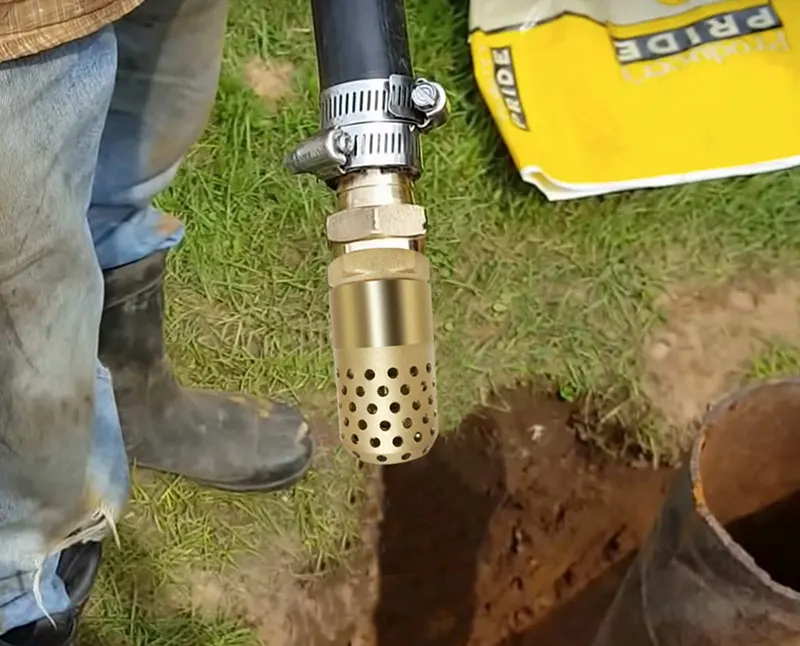

Lắp rọ bơm đúng cách
Biết rọ bơm là gì chưa đủ nếu lắp sai; năm điểm sau quyết định bơm có giữ mồi ổn định hay không.
- Ống hút phải kín khí hoàn toàn: một mối nối hút khí là bơm mất mồi dù rọ còn tốt.
- Ống hút dốc lên về phía bơm khoảng 0,5–1%, không tạo túi khí ở điểm cao.
- Dùng côn lệch tâm có mặt phẳng nằm phía trên khi đổi cỡ ống.
- Ống hút càng ngắn càng tốt, ít co để giảm hf.
- Không cho rọ nghiêng quá mức với loại lắp đứng, để đĩa đóng kín.
Rọ bơm là gì trong sơ đồ hệ thống: nó chỉ nằm ở phía hút. Phần đường đẩy sau bơm vẫn cần van 1 chiều và van chặn riêng. Tham khảo thêm hướng dẫn lắp đặt van 1 chiều để bố trí đúng thứ tự.
Quy trình mồi bơm
Rọ bơm là gì nếu không phải để giữ mồi? Quy trình dưới đây dùng cho lần chạy đầu hoặc khi rọ bị rò.
- Đóng van chặn đường đẩy.
- Mở nút xả khí ở đỉnh thân bơm.
- Đổ nước vào thân bơm qua cổ mồi cho đến khi nước tràn ra.
- Đóng nút xả khí, khởi động bơm rồi mở dần van đường đẩy.
- Nếu sau 30–60 giây đồng hồ áp suất không lên, dừng bơm, kiểm tra hút khí hoặc rò rọ.
Lỗi hay gặp ở rọ bơm
Nắm được rọ bơm là gì sẽ giúp định vị lỗi nhanh, vì hầu hết sự cố đến từ đĩa van, lưới hoặc mối nối ống hút.
| Hiện tượng | Nguyên nhân thường gặp | Cách xử lý |
|---|---|---|
| Mất mồi sau khi dừng bơm | Rác kẹt giữa đĩa và đế, gioăng chai, đĩa lệch, hoặc rò khí ở mối nối ống hút | Kéo rọ lên làm sạch, thay gioăng, thử kín ống hút |
| Lưu lượng yếu, bơm kêu như có sỏi | Lưới bị bít rác hoặc rêu, NPSHa giảm gây xâm thực | Vệ sinh lưới, tăng diện tích lưới, đặt cao hơn đáy bể |
| Rò đĩa | Đế hoặc gioăng mòn, lò xo gỉ, cặn bám mặt làm kín | Thay gioăng hoặc cả rọ khi đế bị rỗ |
| Va đập khi dừng bơm | Đĩa đóng muộn vì loại không lò xo, cột nước đảo chiều | Dùng loại có lò xo hoặc lắp van 1 chiều đóng nhanh |
| Gỉ, hỏng thân | Vật liệu không hợp môi chất, ví dụ gang trong nước chua | Đổi sang inox 316 hoặc nhựa |
Cách thử rò nhanh: sau khi dừng bơm, quan sát kim đồng hồ chân không ở đầu hút hoặc mực nước trong cổ mồi. Nếu giảm nhanh, rọ đang rò. Các sự cố này tương tự những lỗi phổ biến khác, xem thêm các lỗi thường gặp ở van 1 chiều. Nên kéo rọ lên kiểm tra mỗi 3–6 tháng nếu nước có rác.
Khi tìm hiểu rọ bơm là gì, đừng nhầm nó với Y lọc. Y lọc lắp trên đường ống kín có áp, chỉ lọc cặn, không giữ nước; chi tiết trong bài Y lọc là gì.
Tư vấn chọn rọ bơm sau khi hiểu rọ bơm là gì
Hiểu rọ bơm là gì chưa đủ để chọn đúng. Khi chọn rọ bơm, cần có lưu lượng, cỡ ống hút, chiều cao hút, loại nước và cách đấu nối. Rọ nên bằng hoặc lớn hơn một cỡ so với ống hút, tránh làm nghẹt cửa vào. Viva có thể giúp đối chiếu thông số với catalogue của hãng. Các tài liệu liên quan nằm trong chuyên mục Tài liệu van 1 chiều.
Địa chỉ: Số 20 ngõ 102 Hoàng Đạo Thành, P. Khương Đình, TP. Hà Nội
Phụ trách kinh doanh: Miss Hoa
Câu hỏi thường gặp về rọ bơm
Rọ bơm là gì và có bắt buộc cho mọi máy bơm không?
Không. Chỉ cần khi bơm đặt trên mực nước và cần giữ mồi. Bơm đặt thấp hơn mực nước hoặc bơm chìm thì không cần.
Rọ bơm là gì khác với van 1 chiều thông thường?
Rọ bơm có thêm lưới lọc và lắp ở đầu hút ngập trong nước, còn van 1 chiều thông thường lắp trên đường ống.
Rọ bơm bị mất mồi do đâu?
Thường do rác kẹt đĩa van, gioăng mòn hoặc mối nối ống hút hở. Cần kéo rọ lên vệ sinh và thử kín ống hút.
Rọ bơm có làm giảm lưu lượng không?
Có, vì tạo tổn thất cục bộ và làm giảm NPSHa. Chọn rọ đủ lớn, lưới thoáng và vệ sinh định kỳ để tổn thất nhỏ.
Nên chọn rọ bơm bằng vật liệu nào?
Nước sạch dùng gang hoặc đồng, nước giếng nhiều clorua dùng inox 316, nước thải và hóa chất nhẹ dùng nhựa. Giá trị giới hạn nên đối chiếu catalogue của hãng.
