Van bướm là gì?

Trong lĩnh vực công nghiệp và kỹ thuật, “van bướm” là một khái niệm không thể bỏ qua. Dẫu có vẻ ngoài nhỏ gọn và đơn giản, van bướm đóng vai trò quan trọng trong việc điều chỉnh dòng chất lỏng và khí trong các hệ thống cấp nước, xử lý chất thải, và nhiều ứng dụng khác. Với sự linh hoạt và hiệu suất cao, van bướm đã trở thành một thành phần không thể thiếu để đảm bảo hoạt động ổn định và hiệu quả của các hệ thống này. Trong bài viết này, chúng ta sẽ tìm hiểu kỹ hơn về khái niệm “van bướm là gì?” cùng với vai trò quan trọng của chúng trong các ứng dụng thực tế.

1 Giới thiệu về van bướm

1.1 Van bướm là gì?

Van bướm (Buffterfly valve) là một loại thiết bị dùng để điều khiển dòng lưu chất trong ống dẫn, bằng cách sử dụng một cánh van xoay quanh 1 trục, tạo ra các góc mở trong phạm vi 90 độ để đóng, ngắt, hoặc điều tiết dòng lưu chất chảy qua.

Van bướm thường được sử dụng trong nhiều ngành công nghiệp để kiểm soát lưu lượng của các chất lỏng hoặc khí, như trong ngành dầu khí, xử lý nước, hóa chất, thực phẩm và năng lượng. Loại van này có thể được điều khiển bằng tay hoặc tự động thông qua các thiết bị truyền động bằng khí nén hoặc bằng điện.

Với ưu điểm như kích thước nhỏ gọn, trọng lượng nhẹ và khả năng hoạt động nhanh, van bướm thường là một lựa chọn phổ biến cho các ứng dụng cần điều chỉnh lưu lượng một cách linh hoạt và hiệu quả.

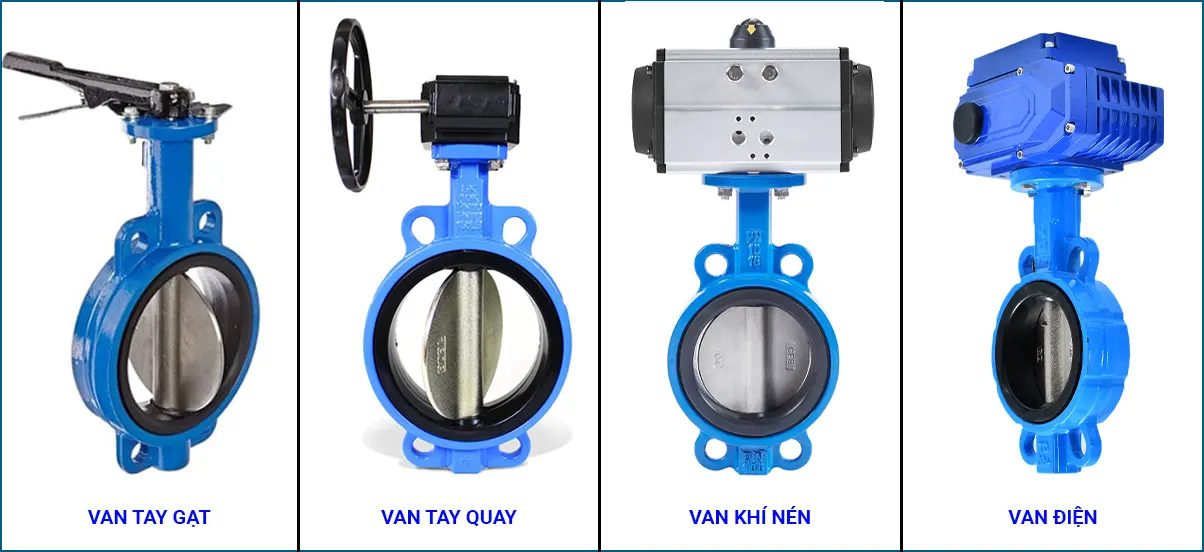

Hình ảnh các loại van bướm phổ biến
Hình ảnh các loại van bướm phổ biến

Một số loại van bướm phổ biến như:

  • Van bướm tay gạt
  • Van bướm tay quay
  • Van bướm điều khiển bằng điện
  • Van bướm điều khiển bằng khí nén

Trên đây chúng ta đã biết qua khái niệm “van bướm là gì?”, tiếp theo cùng khám phá sơ qua về lịch sử phát triển của van bướm nhé.

1.2 Lịch sử phát triển

Lịch sử phát triển của van bướm bắt đầu từ thế kỷ 19 bởi nhà phát minh người Anh James Watt, và đã trải qua nhiều giai đoạn đổi mới và cải tiến để trở thành một phần quan trọng trong các hệ thống cung cấp và điều khiển lưu chất của ngày nay.

Thế kỷ 19: Sự ra đời ban đầu của van bướm có thể được theo dõi vào khoảng thập kỷ 1830-1840. Những mẫu đầu tiên này thường sử dụng cánh bướm đơn giản, bằng kim loại và được thiết kế để mở hoặc đóng bằng cách xoay một cánh bướm quanh trục van. Chúng thường được sử dụng trong các ứng dụng cơ bản và không yêu cầu tính chính xác cao.

Thế kỷ 20: Trong thế kỷ 20, các kỹ sư và nhà sản xuất đã tiến xa hơn trong việc phát triển van bướm. Các vật liệu mới như nhựa và cao su đã được sử dụng để làm cánh bướm và vòng đệm, tạo ra các van nhẹ và dễ dàng cài đặt hơn. Cấu trúc van được cải thiện để tăng khả năng kín nước và chịu áp suất cao hơn.

Ngày nay: Đến ngày nay, van bướm đã trở thành một công cụ quan trọng trong nhiều ngành công nghiệp, từ dầu khí, xử lý nước, hóa chất, thực phẩm đến năng lượng. Các cải tiến liên tục về vật liệu, cấu trúc và công nghệ điều khiển đã làm cho van bướm trở nên linh hoạt, chính xác và khả năng hoạt động trong môi trường khắc nghiệt. Với sự phát triển của công nghệ, các loại van bướm hiện đại còn được trang bị thêm các tính năng như điều khiển từ xa bằng điện thoại thông minh, giao tiếp mạng và báo động khi có sự cố.

Lịch sử van bướm
Lịch sử van bướm

Trên đây là sơ bộ về lịch sử phát triển của van bướm, tiếp theo chúng ta tìm hiểu về cấu tạo của lạo van này như thế nào nhé?

2 Cấu tạo và các kiểu thiết kế của van bướm

Van bướm có thiết kế và cấu tạo đơn giản nhưng hiệu quả trong việc điều khiển lưu lượng của chất lỏng hoặc khí trong các hệ thống ống dẫn.

2.1 Cấu tạo

cấu tạo của van bướm
Cấu tạo của van bướm

Nhìn hình ảnh trên chúng ta có thể thấy Van bướm (Buffterfly valve) có cấu tạo đơn khá giản, bao gồm năm phần chính là: Thân van, trục van, đĩa van, gioăng làm kín, và phần điều khiển đóng mở. Sau đây chúng ta cùng bóc tách và tìm hiểu đặc điểm cụ thể của từng bộ phận:

Đây là bộ phận bên ngoài bảo vệ và giữ chặt các thành phần bên trong. Thân van được thiết kế nhỏ gọn, với thiết kế nhỏ gọn như vậy, làm cho tổng thể trọng lượng được giảm bớt, mang lại ưu điểm chính.

Thân được đúc từ nhiều loại vật liệu đó là gang, thép, inox, nhựa….với bộ phận kết nối là các tai bích hay mặt bích.

Hình ảnh thân van bướm
Hình ảnh thân van bướm

Là bộ phận trung gian kết nối giữa bộ truyền động và cánh van. Vì vậy khi trục xoay bởi sự điều khiển của bộ truyền động, sẽ làm cho cánh van xuay theo để đóng hoặc mở van. Các góc độ quay của trục van cũng tương ứng với các góc độ quay của cánh van. Trục van thường nằm vuông góc với dòng chất lỏng hoặc khí.

Trục van bướm
Trục van bướm

Đĩa hay còn được gọi là cánh van. Đây là phần quan trọng nhất của van bướm, làm nhiệm vụ điều chỉnh lưu lượng chất lỏng hoặc khí bằng cách xoay quanh trục của van trong phạm vi góc 90 độ. Cánh bướm thường được làm từ các vật liệu như thép không gỉ, nhôm, nhựa kỹ thuật hoặc cao su tùy theo ứng dụng cụ thể.

Đĩa van bướm
Đĩa van bướm

Có tác dụng làm kín giữa cánh van và thân van, giúp ngăn chất lỏng hoặc khí thoát ra ngoài khi van đóng. Gioăng làm kín thường làm từ cao su hoặc các vật liệu kín khí khác.

Gioăng van bướm
Gioăng van bướm

Được phân thành hai dòng chính là dòng cơ và dòng tự động.

  • Dòng cơ là dòng điều khiển bằng tay, có hai loại đó là tay quay và tay gạt, cần sử dụng sức người để điều khiển van hoạt động.
  • Dòng tự động không cần sử dụng sức người, dòng được trang bị bộ truyền động như động cơ điện hoặc bộ truyền động bằng khí nén để tự động điều khiển cánh bướm mở hoặc đóng dựa trên tín hiệu từ hệ thống điều khiển.
Bộ phận điều khiển của van bướm
Bộ phận điều khiển của van bướm

Trên đây chúng ta đã có cái nhìn trực quan về các bộ phận cấu tạo nên van bướm, Trong các bộ phận thì đĩa van là thành phần quan trọng nhất, vì nó là chi tiết tiếp xúc và đóng/mở trực tiếp lưu chất chảy qua, bởi vậy chúng ta thường phải ưu tên quan tâm đến các thông số của đĩa, trong các thông số thì “kiểu thiết kế đĩa” khá quan trọng. Dưới đây là các kiểu thiết kế đĩa van bướm.

2.2 Các kiều thiết kế đĩa

Các dạng đĩa van bướm
Các dạng đĩa van bướm

Kiểu thiết kế đĩa đồng tâm

van bướm đồng tâm
van bướm đồng tâm

Đầu tiên chúng ta phải nói đến “kiểu thiết kế đĩa đồng tâm”. Đây là kiểu đĩa van bướm cơ bản, với cánh bướm trung tâm. Thường được sử dụng trong các ứng dụng với lưu lượng lớn và áp suất thấp đến trung bình. Đĩa van loại này có thể đóng hoặc mở 1 phần

Kiểu thiết kế đĩa lệch tâm

Van bướm lệch tâm về cơ bản nó là loại van có “tâm của đĩa” lệch so với “tâm của trục”. Có hai dạng chính đó là lệch tâm đôi và lệch tâm ba.

Kiểu thiết kế đĩa lệch tâm đôi
Van bướm lệch tâm đôi
Van bướm lệch tâm đôi

Van bướm lệch tâm đôi hay còn được gọi là lệch tâm 2, lệch tâm kép, van hiệu suất cao.

Thiết kế đúng như tên gọi của nó, được thiết kế độ lệch kép. Nó có “tâm của trục” lệch so với “tâm của đĩa” và lệch với luôn với “tâm của đường ống”.

Đây là kiểu đĩa van bướm cơ bản, với cánh bướm trung tâm đơn giản. Thường được sử dụng trong các ứng dụng với lưu lượng lớn và áp suất thấp đến trung bình. Đĩa van bướm đôi có thể có đĩa mở, đóng hoặc một phần mở.

Sản phẩm này thường được thiết kế sẵn với hiệu suất cao hơn so với dòng đồng tâm.

Kiểu thiết kế đĩa lệch tâm ba
Van bướm lệch tâm 3
Van bướm lệch tâm 3

Van bướm lệch tâm ba có tên gọi khác là van bù đắp ba lần.

Ngoài hai điểm lệch tâm: “tâm của trục” lệch so với “tâm đường ống”, và lệch luôn với “tâm của đĩa”. Nó còn có điểm lệch thứ ba đó là trục hình nón lệch khỏi đường tâm trục và do đó loại bỏ hoàn toàn ma sát.

Với thiết kế lệch tâm ba này, có thể sử dụng bộ phận làm kín bằng kim loại mà không cần sử dụng các bộ phận làm kín bằng vật liệu đàn hồi. Điều này giúp cho sản phẩm van bướm lệch tâm ba này có thể ứng dụng với những môi trường có tính khắc nghiệt hơn, điều kiện nhiệt độ và áp suất cao hơn.

Sau khi đã tìm hiểu xong cấu tạo của van bướm chúng ta cùng xem tiếp hoạt động của nó ra sao nhé.

3 Hoạt động và vận hành van bướm

Hình ảnh mô tả nguyên lý hoạt động của van bướm
Hình ảnh mô tả nguyên lý hoạt động của van bướm

3.1 Hoạt động

Quan sát ảnh động trên đấy chúng ta có thể thấy, hoạt động của van bướm diễn ra thông qua việc xoay đĩa van quanh trục van để kiểm soát lưu lượng của chất lỏng hoặc khí trong các hệ thống ống dẫn. Dưới đây tôi sẽ trình bày lại cách hoạt động cơ bản của van bướm:

Đĩa của van bướm quay trên một trục bên trong thân van. Khi đĩa song song với hướng dòng chảy, chất lỏng có thể chảy qua van. Khi đĩa quay vuông góc với hướng dòng chảy, nó đóng và sẽ chặn dòng chảy.

Khi đóng van, đĩa tiếp xúc với các vòng làm kín trong thân van, tạo ra một lớp đệm ngăn chất lỏng chảy xung quanh đĩa. Các miếng đệm hoặc vòng đệm giúp cải thiện độ kín của đệm và ngăn chất lỏng rò rỉ ra khỏi van.

Tóm lại, nguyên lý hoạt động của van bướm dựa trên sự quay của một đĩa trong thân van để kiểm soát dòng chảy của chất lỏng. Bộ truyền động, chẳng hạn như tay cầm hoặc động cơ, quay đĩa để mở hoặc đóng van và điều chỉnh tốc độ dòng chảy. Độ kín được duy trì bởi các vòng làm kín và miếng đệm, tốc độ dòng chảy có thể được kiểm soát bằng cách điều chỉnh góc của đĩa.

3.2 Vận hành

Để vận hành điều khiển việc mở và đóng của van bướm, người điều khiển sử dụng tay cầm hoặc thiết bị điều khiển tự động. Khi tay cầm hoặc thiết bị điều khiển tự động được thay đổi, đĩa xoay cũng sẽ xoay tương ứng, tạo ra sự điều chỉnh dòng chất lỏng hoặc khí theo mong muốn.

Dưới đây là cách thức vận hành van bướm cơ bản.

  1. Kiểm tra trạng thái ban đầu: Trước tiên, bạn cần kiểm tra trạng thái ban đầu của van bướm. Nếu van đang ở trạng thái đóng hoàn toàn, bạn cần mở van một chút trước khi điều chỉnh nó.
  2. Xác định hướng điều chỉnh: Van bướm thường có một tay quay vô lăng hoặc động cơ điều khiển để mở và đóng. Xác định hướng quay của tay quay hoặc cách điều khiển động cơ để điều chỉnh van.
  3. Mở van: Điều chỉnh tay quay hoặc điều khiển động cơ theo hướng mở. Điều này sẽ làm cho cánh van bướm quay và mở cho lưu chất chảy qua. Hãy mở từ từ để tránh tạo ra áp suất đột ngột hoặc làm hỏng van.
  4. Đóng van: Để đóng van, điều chỉnh tay quay hoặc điều khiển động cơ theo hướng đóng. Đĩa van bướm sẽ quay lại vị trí ban đầu và ngăn chất lỏng hoặc khí chảy qua.
  5. Điều chỉnh lưu lượng: Bằng cách xoay tay quay hoặc điều khiển động cơ ở một vị trí nằm giữa hai vị trí mở hoặc đóng hoàn toàn, bạn có thể điều chỉnh mức lưu lượng chất lỏng hoặc khí chảy qua theo nhu cầu.

Như vậy là chúng ta đã hiểu về nguyên lý hoạt động và cách vận hành van bướm, sau đây là ưu và nhược điểm của loại van này

4 Ưu điểm và nhược điểm của van bướm

4.1 Ưu điểm

Van bướm mang đến nhiều ưu điểm trong các ứng dụng công nghiệp khác nhau. Dưới đây là một số ưu điểm chính của van bướm:

Van bướm có thể được vận hành nhanh chóng với việc xoay đĩa 90 độ đơn giản, cho phép kiểm soát nhanh chóng dòng chất lỏng. Điều này có thể có lợi trong các ứng dụng yêu cầu phản ứng nhanh với biến đổi dòng chất.

Van có cấu trúc đơn giản với ít thành phần hơn so với các loại van khác, làm cho chúng có chi phí sản xuất, ngoài ra chi phí lắp đặt và bảo trì củng hợp lý.

Tiết kiệm không gian: Van bướm có thiết kế nhỏ gọn, khiến chúng trở nên lý tưởng để sử dụng trong những không gian chật hẹp, nơi không gian bị hạn chế.

Van bướm nhẹ hơn nhiều loại van khác nên dễ dàng xử lý và lắp đặt.

Van bướm có thể xử lý lưu lượng với lưu lượng lớn và rất lý tưởng để sử dụng trong các hệ thống đường ống lớn, nơi cần có lưu lượng chất lỏng lớn.

Van bướm được sản suất với nhiều loại vật liệu, bao gồm kim loại, nhựa và cao su, làm cho chúng phù hợp để sử dụng trong nhiều ứng dụng và môi trường.

Van bướm rất dễ bảo trì, với các bộ phận đơn giản có thể dễ dàng thay thế nếu cần thiết.

Van bướm có yêu cầu mô-men xoắn thấp, giúp chúng dễ vận hành ngay cả với bộ truyền động thủ công.

4.2 Nhược điểm

Mặc dù van bướm mang lại một số ưu điểm nhưng chúng cũng có một số nhược điểm cần được xem xét khi lựa chọn van cho một ứng dụng cụ thể. Điều quan trọng là phải xem xét cẩn thận các yêu cầu của ứng dụng và cân nhắc những ưu điểm và nhược điểm của van bướm để xác định xem chúng có phải là lựa chọn phù hợp với nhu cầu của bạn hay không.

Các nhược điểm này là:

  1. Phạm vi nhiệt độ hạn chế: Loại van này thường được giới hạn ở các ứng dụng nhiệt độ thấp và trung bình và có thể không phù hợp với các ứng dụng nhiệt độ cao.
  2. Hạn chế dòng chảy: Thiết kế của van bướm có thể tạo ra một lượng nhiễu loạn đáng kể trong dòng chảy, điều này có thể dẫn đến giảm áp suất đáng kể và giảm hiệu quả dòng chảy.
  3. Dễ bị hư hỏng: Đĩa của van bướm bị hở và có thể bị hư hỏng bởi các vật thể lạ trong chất lỏng, điều này có thể làm giảm hiệu quả của van và dẫn đến hỏng hóc.
  4. Bảo trì thường xuyên: Các bộ phận của van bướm có thể bị hao mòn theo thời gian, điều này có thể dẫn đến tăng chi phí bảo trì và thời gian ngừng hoạt động.
  5. Tiếng ồn: Van bướm có thể tạo ra tiếng ồn đáng kể trong quá trình vận hành, điều này có thể gây ra vấn đề trong các ứng dụng mà tiếng ồn là vấn đề đáng lo ngại.
  6. Rò rỉ: Van bướm không thích hợp để sử dụng trong các ứng dụng yêu cầu niêm phong chặt chẽ, vì chúng có thể rò rỉ xung quanh đĩa.

5 Ứng dụng của van bướm

Ứng dụng của van bướm
Ứng dụng của van bướm

Van bướm được sử dụng trong rất nhiều ứng dụng do dễ vận hành, tiết kiệm chi phí và tính linh hoạt. Chúng có thể được sử dụng trong các ứng dụng yêu cầu kiểm soát dòng chảy nhanh chóng và đơn giản, kiểm soát dòng chảy khối lượng lớn hoặc kiểm soát áp suất cao.

Một số ứng dụng phổ biến của van bướm bao gồm:

  • Xử lý nước: Sử dụng trong các ứng dụng xử lý nước để kiểm soát dòng nước trong đường ống, nhà máy xử lý và hồ chứa.
  • Hệ thống HVAC: Sử dụng trong hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC) để kiểm soát luồng không khí và điều chỉnh nhiệt độ trong các tòa nhà.
  • Xử lý hóa chất và hóa dầu: Sử dụng trong xử lý hóa chất và hóa dầu để kiểm soát dòng chảy của chất lỏng ăn mòn và nguy hiểm.
  • Khai thác và chế biến khoáng sản: Sử dụng trong khai thác và chế biến khoáng sản để kiểm soát dòng chảy của khoáng chất và bùn trong đường ống.
  • Phát điện: Sử dụng trong phát điện để kiểm soát dòng hơi và nước làm mát trong các nhà máy điện.
  • Sản xuất dầu khí:Sử dụng trong sản xuất dầu khí để kiểm soát dòng chảy của dầu, khí đốt và các sản phẩm dầu mỏ khác trong đường ống.
  • Chế biến thực phẩm và đồ uống:Sử dụng trong chế biến thực phẩm và đồ uống để kiểm soát dòng chảy của thực phẩm và chất lỏng trong đường ống.
  • Hàng hải và ngoài khơi: Sử dụng trong các ứng dụng hàng hải và ngoài khơi để kiểm soát dòng chảy của chất lỏng trong đường ống trên tàu và giàn khoan ngoài khơi.

6 Phân loại van bướm (Buffterfly valve)

6.1 Phân loại theo kiểu vận hành:

  • Van bướm tay gạt: Là sản phẩm được điều khiển đóng mở bằng bộ phận tay gạt. Bộ phận tay gạt có thiết kế dạng mỏ vịt. Để điều khiển, bạn cần bóp phần mỏ vịt và xoay theo góc độ mong muốn, tương ứng với góc độ của đĩa van. Sản phẩm có thiết kế nhỏ gọn nhất và giá thành cũng rẻ nhất.
Van bướm tay gạt
Van bướm tay gạt
  • Van bướm tay quay: Được thiết kế cùng với bộ hộp số bánh răng và tay quay sẽ giúp trợ lực trong việc vận hành van. Với những sản phẩm van bướm có kích thước lớn thì tải trọng cũng sẽ lớn. Việc điều khiển đóng mở bằng tay gạt là không thể.
Van bướm tay quay
Van bướm tay quay
  • Van bướm điều khiển điện: Là dòng van được tích hợp bộ điều khiển điện. Bộ điều khiển này giúp chuyển hóa điện năng thành cơ năng, tạo ra chuyển động quay của trục. Là một sản phẩm được sử dụng rất phổ biến, giúp đơn giản hóa quá trình vận hành van bướm. Nó có thể được vận hành tự động, vận hành từ xa và đặc biệt không cần sử dụng tới sức lực con người.
Van bướm điều khiển điện
Van bướm điều khiển điện
  • Van bướm điều khiển khí nén: Cũng là dòng sản phẩm van tự động. Nhưng ở loại van này người ta sử dụng năng lượng khí nén để vận hành. Thông qua bộ truyền động khí nén, năng lượng khí nén được chuyển hóa thành chuyển động quay để điều khiển van. Thời gian đóng mở của dòng van này nhanh hơn dòng điều khiển điện. Tuy nhiên, nó sẽ gây ra tiếng ồn lớn trong thời gian vận hành.
Van bướm điều khiển khí nén
Van bướm điều khiển khí nén
  • Van bướm tín hiệu điện: Là sản phẩm van bướm được lắp đặt thêm bộ tín hiệu điện. Bộ này có nhiệm vụ chính là báo tín hiệu, tình trạng đóng mở của van về hệ thống điều khiển trung tâm.
Van bướm tín hiệu điện
Van bướm tín hiệu điện

6.2 Phân loại theo các kiểu kết nối chính

Các kiểu kết nối van bướm
Các kiểu kết nối van bướm
  • Kiểu kết nối Wafer (dạng kẹp): Đây là dòng van cánh bướm phổ biến nhất trên thị trường, dạng này đa tiêu chuẩn có thể kết nối với tất cả các tiêu chuẩn mặt bích khác nhau. Với kiểu kết nối dạng Wafer này, van sẽ được kẹp vào giữa hai mặt bích, sau đó người ta sẽ sử dụng các bu lông dài bắt chặt 2 mặt bích.
Kiểu kết nối Wafer (dạng kẹp)
Kiểu kết nối Wafer (dạng kẹp)
  • Kiểu kết nối LUG: Van bướm dạng LUG có hai loại là Semi lug và lug. Dạng van này có thân được cấu tạo từ hai mảnh nên khi thay thế, sửa chữa không cần phải tháo van xuống.
Van bướm kết nối LUG
Van bướm kết nối LUG
  • Kiểu kết nối mặt bích: Van dạng này có kết nối với đường ống bằng hai mặt bích. Thay vì sử dụng bulong dài để ép bích thì chúng ta sử dụng bulong ngắn để nối hai đầu bích với đường ống. Sử dụng van cánh bướm dạng mặt bích, cũng sẽ giúp kết nối chắc chắn hơn so với dạng kết nối kể trên.
Van bướm mặt bích
Van bướm mặt bích

6.3 Phân loại theo chất liệu chính được sử dụng để sản xuất van bướm

  • Chất liệu nhựa: Van cánh bướm bằng nhựa được sử dụng nhiều trong các môi trường nước biển, nước mặn hoặc hóa chất, van sử dụng nhựa uPVC, cPVC, PVC để chế tạo. Khi sử dụng vật liệu nhựa để sản xuất, nó mang lại những ưu điểm đó là giá thành rẻ, trọng lượng nhẹ và tính ứng dụng đa dạng.
Van cánh bướm bằng nhựa
Van cánh bướm bằng nhựa
  • Chất liệu Inox: Van cánh bướm inox thường được sử dụng trong các hệ thống sử lý nước thải, nước sạch, dòng van này được chế tạo bằng vật liệu inox 304, inox 316 có gioăng làm kín bằng PTFE hoặc cao su tổng hợp. Các sản phẩm này có thể được ứng dụng với những môi trường có tính ăn mòn cao ví dụ như hóa chất ăn mòn, nước mặn, kiềm… Bởi các vật liệu inox này có đặc tính là chống gỉ, chống ăn mòn rất tốt. Bên cạnh đó nó được sử dụng thay thế vật liệu nhựa bởi nó là dòng vật liệu kim loại nên độ bền cơ học của nó tốt hơn, nó cũng chịu nhiệt và chịu áp suất tốt hơn rất nhiều.
Van cánh bướm inox
Van cánh bướm inox
  • Chất liệu gang: Đây là vật liệu chế tạo van phổ biến nhất. Van bướm bằng gang có giá thành rẻ được sử dụng rộng rãi trong các môi trường nước. Chúng không có khả năng làm việc với những lưu chất ăn mòn, bởi nó có khả năng chống ăn mòn kém. Tuy nhiên đặc trưng của sản phẩm van bướm gang là nó có thể được ứng dụng với những lưu chất có dạng hạt. Vì khả năng chịu mài mòn tốt, thích hợp với những dạng lưu chất này.
Van cánh bướm bằng gang
Van cánh bướm bằng gang
  • Chất liệu thép: Van cánh bướm bằng thép được sử dụng nhiều trong các nhà máy lọc hóa dầu, nhà máy nhiệt điện, thủy điện… Được cấu tạo bằng thép nên mang đặc trưng là khả năng chịu nhiệt và chịu áp suất rất tốt. Những sản phẩm van bướm chịu nhiệt độ cao, van bướm chịu áp lực cao thường được sản xuất từ vật liệu thép này.
Van cánh bướm bằng thép
Van cánh bướm bằng thép

6.4 Chúng ta đang sử dụng van bướm có xuất xứ ở đâu?

Van cánh bướm SW Hàn Quốc
Van cánh bướm SW Hàn Quốc
Van bướm Kitz Nhật Bản
Van bướm Kitz Nhật Bản
  • Xuất xứ Châu Âu (EU): Van cánh bướm châu Âu được sử dụng rất là phổ biến với các dòng van như: KBV, AVK, KVS…
Van bướm AVK xuất xứ Đan Mạch - Châu Âu
Van bướm AVK xuất xứ Đan Mạch – Châu Âu
  • Xuất xứ Malaysia: Van cánh bướm Malaysia được sử dụng nhiều trong các hệ thống cấp thoát nước với dòng van AUT, ARV, ATZ…
Van bướm AUT Malaysia
Van bướm AUT Malaysia
  • Xuất xứ Trung Quốc: Van bướm Trung Quốc khác phổ biến trên thị trường, với giá thành rẻ, chất lượng tạm ổn, tùy theo từng loại. Đây là quốc gia sản xuất van cánh bướm giá rẻ với các dòng chính như Chenguan, JPLS…
Van bướm xuất xứ Trung Quốc
Van bướm xuất xứ Trung Quốc
  • Xuất xứ Đài Loan: Van bướm Đài Loan đa dạng với các dòng van từ nhựa và gang như: Hershey, Sheyiu, Shinyi…
Van bướm xuất xứ Đài Loan
Van bướm xuất xứ Đài Loan

7 Chọn van bướm chất lượng, phù hợp

Lựa chọn van bướm
Lựa chọn van bướm

Chọn van bướm phù hợp cho ứng dụng của bạn có thể là một nhiệm vụ đầy thách thức, nhưng có một số yếu tố chính mà bạn nên xem xét để đảm bảo rằng bạn chọn đúng loại van. Những yếu tố này bao gồm:

  • Đặc điểm dòng chảy: Xem xét các đặc điểm dòng chảy của ứng dụng của bạn, bao gồm tốc độ dòng chảy, áp suất và nhiệt độ. Những đặc điểm này sẽ giúp xác định kích thước và vật liệu của van mà bạn cần.
  • Chất liệu chế tạo van: Chọn chất liệu van phù hợp với môi trường và chất lỏng mà bạn đang xử lý. Các vật liệu phổ biến bao gồm kim loại, nhựa và cao su, nhưng vật liệu cụ thể sẽ phụ thuộc vào yêu cầu của ứng dụng.
  • Kết nối: Xem xét loại kết nối cuối được yêu cầu cho ứng dụng của bạn, bao gồm kết nối mặt bích, ren hoặc wafer.
  • Áp suất hệ thống: Xem xét áp suất ứng dụng của bạn, vì điều này sẽ ảnh hưởng đến kích thước và thiết kế của van mà bạn cần.
  • Nhiệt độ hoạt động: Xem xét nhiệt độ hoạt động của ứng dụng của bạn, vì điều này sẽ ảnh hưởng đến vật liệu và thiết kế của van mà bạn cần.
  • Cách vận hành: Xem xét loại vận van cần thiết cho ứng dụng của bạn, bao gồm vận hành thủ công, khí nén hoặc điện.
  • Yêu cầu về rò rỉ: Xem xét các yêu cầu về rò rỉ trong ứng dụng của bạn, vì điều này sẽ ảnh hưởng đến loại van và hệ thống làm kín mà bạn cần.
  • Yêu cầu chứng nhận: Xem xét bất kỳ yêu cầu chứng nhận nào, chẳng hạn như API, CE hoặc ATEX, được yêu cầu cho ứng dụng của bạn.

Bằng cách xem xét các yếu tố chính này, bạn có thể đảm bảo rằng mình chọn đúng van bướm cho ứng dụng của mình. Điều quan trọng nữa là làm việc với một nhà cung cấp có uy tín, người có thể cung cấp hỗ trợ kỹ thuật và hướng dẫn để giúp bạn chọn van phù hợp với nhu cầu của mình.

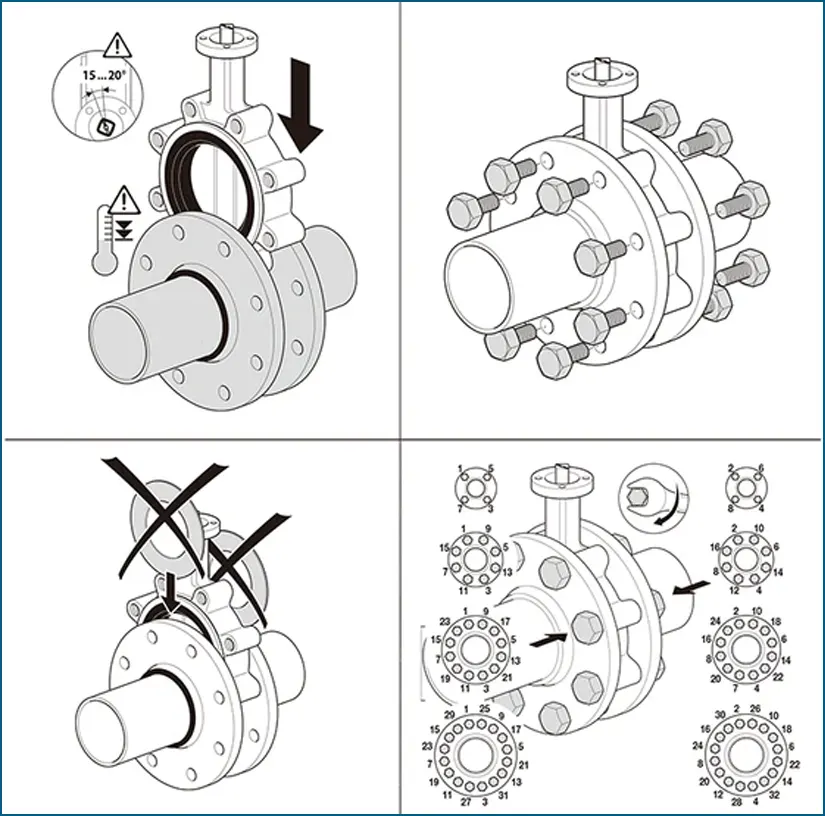

8 Lắp đặt van bướm (Buffterfly valve)

Lắp đặt van bướm
Lắp đặt van bướm

Lắp đặt van bướm trên đường ống có thể là một quy trình đơn giản, nhưng điều quan trọng là phải làm theo hướng dẫn cẩn thận để đảm bảo lắp đặt thành công. Dưới đây là các bước chung để lắp đặt van bướm trên đường ống:

  • Chuẩn bị đường ống: Làm sạch đường ống và loại bỏ bất kỳ mảnh vụn hoặc chất ăn mòn nào. Đảm bảo rằng các kết nối cuối tương thích với van.
  • Lắp van: Định vị van trên đường ống, căn chỉnh các đầu nối cuối với đường ống. Sử dụng các miếng đệm, bu lông và đai ốc thích hợp để cố định van vào đường ống.
  • Lắp bộ truyền động: Nếu van được kích hoạt, hãy lắp bộ truyền động theo hướng dẫn của nhà sản xuất. Kết nối bộ truyền động với van và cố định nó vào vị trí.
  • Kiểm tra rò rỉ: Thực hiện kiểm tra rò rỉ trên van và bộ truyền động để đảm bảo rằng không có rò rỉ. Điều chỉnh van hoặc bộ truyền động khi cần thiết để loại bỏ mọi rò rỉ.
  • Chạy thử: Chạy thử van bằng cách mở và đóng nhiều lần để đảm bảo van hoạt động trơn tru.
  • Bảo trì: Việc bảo trì van và bộ truyền động thường xuyên là rất quan trọng để đảm bảo rằng nó tiếp tục hoạt động trơn tru và hiệu quả. Thực hiện theo các khuyến nghị của nhà sản xuất để bảo trì và làm sạch.

Điều quan trọng là phải làm theo hướng dẫn của nhà sản xuất để lắp đặt van bướm, cũng như bất kỳ hướng dẫn và quy định an toàn nào của địa phương. Nếu bạn không chắc chắn về cách lắp đặt van, bạn nên đọc bài viết hướng dẫn cụ thể cách lắp đặt van bướm dưới đây chủa chúng tôi

Xem chi tiết 7 bước lắp đặt van bướm

9 Bảng báo giá sản phẩm van bướm (update 2023)

Công ty Viva xin được giới thiệu với Quý Khách Hàng bảng báo giá van bướm năm 2023 do đơn vị chúng tôi cung cấp và phân phối trên thị trường Việt Nam.

Chú ý: Các bảng giá dưới đây chưa bao gồm chi phí vận chuyển và thuế VAT. Giá có thể thay đổi, vui lòng liên hệ để được báo giá tốt nhất.

Bảng báo giá sản phẩm van bướm inox tay gạt
TT Size Thông số Đơn giá Ảnh sản phẩm
1 DN50 (2″)
  • Thân van: Inox 304
  • Đĩa van: Inox 304
  • Gioăng: Teflon PTFE
  • Áp suất: PN16
  • Nhiệt độ: 180oC
1.243.000 Sản phẩm van bướm inox tay gạt
2 DN65 (2.1/2″) 1.507.000
3 DN80 (3″) 1.738.000
4 DN100 (4″) 2.145.000
5 DN125 (5″) 2.893.000
6 DN150 (6″) 3.729.000
7 DN200 (8″) 5.555.000
Bảng báo giá sản phẩm van bướm gang tay gạt
TT Size Thông số Đơn giá Ảnh sản phẩm
1 DN50 (2″)
  • Thân van: Gang
  • Đĩa van: Inox 304
  • Gioăng: Cao su EPDM
  • Áp suất: PN16
  • Nhiệt độ: 80oC
478.000 Sản phẩm van bướm gang tay gạt
2 DN65 (2.1/2″) 517.000
3 DN80 (3″) 605.000
4 DN100 (4″) 726.000
5 DN125 (5″) 979.000
6 DN150 (6″) 1.270.500
7 DN200 (8″) 2.662.000
8 DN250 (10″) 3.630.000
9 DN300 (12″) 4.785.000
Bảng báo giá sản phẩm van bướm nhựa tay gạt
TT Size Thông số Đơn giá Ảnh sản phẩm
1 DN50 (2″)
  • Thân van: Nhựa UPVC
  • Đĩa van: Nhựa UPVC
  • Gioăng: Cao su EPDM
  • Áp suất: PN10
  • Nhiệt độ: 80oC
473.000 Sản phẩm van bướm nhựa tay gạt
2 DN65 (2.1/2″) 550.000
3 DN80 (3″) 693.000
4 DN100 (4″) 825.000
5 DN150 (6″) 1.210.000
6 DN200 (8″) 1.540.000
7 DN250 (10″) 2.200.000

Xem thêm Bảng giá đầy đủ của các loại van bướm

10 Địa chỉ liên hệ mua van bướm

Công ty cổ phần kỹ thuật và thiết bị Viva chuyên cung cấp các sản phẩm van công nghiệp nối chung và van bướm nói riêng, các thiết bị và phụ kiện ứng dụng trong công nghiệp ngành nước và đa dạng các ngành công nghiệp.

Công ty chúng tôi cam kết các sản phẩm van bướm mà chúng tôi cung cấp luôn đảm bảo chất lượng, được nhập khẩu chính ngạch, đầy đủ giấy tờ và đảm bảo chính hãng 100%.

Các thương hiệu van bướm được công ty chúng tôi phân phối như Samwoo, Wonil, AUT, YDK, ARV, Shinyi…sản phẩm chất lượng cao và ảo hành 12 tháng.

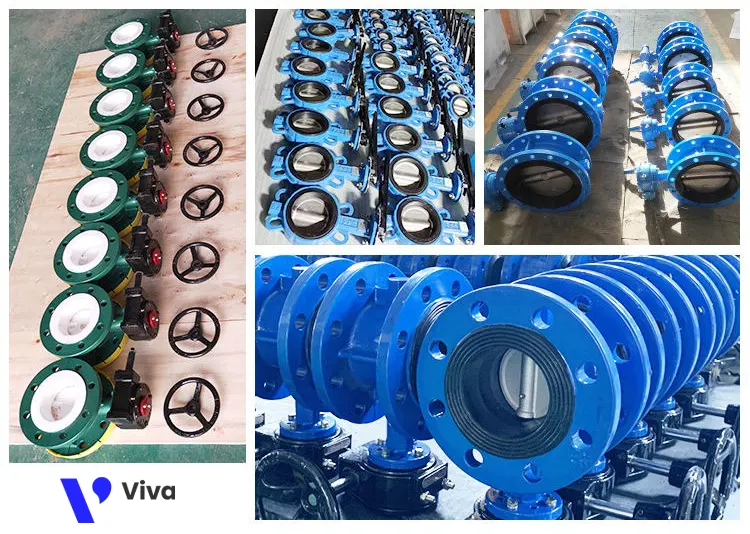

VIVA – CÔNG TY NHẬP KHẨU VÀ PHÂN PHỐI CÁC LOẠI VAN BƯỚM GIÁ RẺ

Hotline icon

Với kho hàng lớn, luôn sẵn kho số lượng lớn, đầy đủ các chủng loại và kích thước, cung cấp số lượng lớn và nhỏ lẻ.

Khách hàng có nhu cầu đặt mua van bướm, vui lòng liên hệ trực tiếp tới chúng tôi để được nhận tư vấn, báo giá và đặt hàng sản phẩm. Dưới đây là địa chỉ phân phối van bướm trên toàn quốc của Công ty Viva:

Địa chỉ bán van bướm giá rẻ uy tín:

1. Địa chỉ mua van bướm giá rẻ uy tín tại Hà Nội

  • Địa chỉ: Số 20, ngõ 102 Hoàng Đạo Thành, Kim Giang, Thanh Xuân, Hà Nội
  • Số điện thoại: 0965 925 563
  • Email: vangiare.vn@gmail.com

2. Địa chỉ mua van bướm giá rẻ uy tín tại Đà Nẵng

  • Địa chỉ: 100 Triệu Nữ Vương, Hải Châu 2, Hải Châu, Đà Nẵng, Việt Nam
  • Số điện thoại: 0965 925 563
  • Email: vangiare.vn@gmail.com.

3. Địa chỉ mua van bướm giá rẻ uy tín tại T.P Hồ Chí Minh (Sài Gòn):

  • Địa chỉ: 6 Đ. số 17, Phường Linh Trung, Thủ Đức, Thành phố Hồ Chí Minh, Việt Nam
  • Số điện thoại: 0965 925 563
  • Email: vangiare.vn@gmail

11 Các câu hỏi thường gặp về van bướm (FAQ)

Tại sao lại được gọi là van bướm?

Van bướm được gọi là “van bướm” do thiết kế của nó tương tự với hình dáng của cánh bướm khi mở. Thuật ngữ “van bướm” không chỉ mô tả thiết kế và cách hoạt động của loại van này, mà còn tạo ra một hình ảnh trực quan dễ hiểu về cách mà đĩa xoay mở và đóng như cánh bướm.

Van bướm được sử dụng nhằm mục đích gì?

Van bướm được sử dụng nhằm mục đích kiểm soát và điều chỉnh dòng chất lỏng hoặc khí trong các hệ thống ống và thiết bị công nghiệp

Làm thế nào để điều khiển van bướm?

Có một số phương pháp để điều khiển van bướm, bao gồm cả vận hành thủ công và tự động. Tùy thuộc vào yêu cầu cụ thể của ứng dụng và mức độ tự động hóa mong muốn, người điều khiển có thể lựa chọn phương pháp điều khiển phù hợp để kiểm soát van bướm theo cách tốt nhất.

Làm thế nào để biết van bướm đang ở trong tình trạng đóng hay mở?

Để biết được van ở trong tình trạng đóng hay mở, nó sẽ được thể hiện ở bộ phận điều khiển. Với loại van bướm tay quay, góc độ đóng mở của đĩa van sẽ tương đương với góc độ của bộ phận tay gạt. Tức là bộ phận tay gạt nằm song song với đường ống thì van đang mở hoàn toàn, tay gạt vuông góc với đường ống thì van đóng hoàn toàn. Van bướm tay quay, điều khiển điện, điều khiển khí nén sẽ có mặt hiển thị trạng thái đóng mở hiện tại của van.

Van bướm có thể sử dụng để tiết lưu không?

Van bướm có thể được sử dụng để điều chỉnh lưu lượng của hệ thống, bằng cách điều chỉnh độ mở của cánh van và cần phải quan sát, theo dõi chặt chẽ mức lưu lượng mong muốn. Tuy nhiên, van bướm không được khuyến khích sử dụng để tiết lưu trong thời gian dài, thứ nhất là độ chính xác của việc tiết lưu khó điều chỉnh, thứ hai là sẽ nhanh chóng làm hư hỏng, mài mòn van. Vì vậy, chỉ được khuyến khích sử dụng để đóng ngắt dòng chảy.

Van bướm có thời gian sử dụng bao nhiêu lâu?

Tuổi thọ của van bướm sẽ bị ảnh hưởng chủ yếu bởi vật liệu cấu tạo đệm làm kín. Loại có đệm được thiết kế từ dòng vật liệu cao su thường có tuổi thọ từ 10 đến 15 năm. Loại có đệm inox có tuổi thọ từ 50 đến 60 năm. Các đệm làm kín này sẽ bị mài mòn theo thời gian, tuy nhiên có thể thay thế được. Tuổi thọ của các đệm này theo từng vật liệu cụ thể như sau: đệm kim loại tuổi thọ từ 0,5 đến 3 năm, đệm PTFE tuổi thọ từ 0,5 đến 2 năm, đệm cao su có tuổi thọ kém nhất chỉ khoảng 1 năm.

Van bướm có thể lắp ngang không?

Van bướm thường không có yêu cầu đặc biệt về hướng lắp đặt. Khi được lắp đặt trong đường ống nằm ngang, có thể được lắp đặt theo hướng nằm ngang, hướng thẳng đứng hướng lên trên và hướng 45 độ hướng lên trên. Lắp đặt sao tiện cho việc vận hành nhất là được. Lưu ý không lắp đặt van hướng xuống dưới. Và khi lắp đặt cũng cần lưu ý đến yếu tố mài mòn sói mòn của van.

Van bướm có yêu cầu hướng dòng chảy không?

Van bướm có thể được lắp đặt theo hai chiều, tuy nhiên loại van này có hướng ưu tiên. Vì thiết kế đóng mở của cánh van đặc biệt, xoay theo góc 90 độ. Vì vậy luôn được khuyến khích lắp đặt theo hướng ưu tiên của nó. Nếu van bị lắp đặt ngược hướng, nó sẽ gây mài mòn, khiến van nhanh hư hỏng. Bên cạnh đó việc vận hành cũng trở nên khó khăn hơn.

Nguồn: vangiare.vn

Tài tài liệu tham khảo:

5/5 - (1 bình chọn)
Trả lời

Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *

phone-icon zalo-icon
