Van bi (ball valve): cấu tạo, nguyên lý, phân loại, bảo trì

Van bi (ball valve) là loại van dùng viên bi có lỗ xuyên tâm để đóng, mở và điều tiết dòng lưu chất chỉ với một góc xoay 90 độ. Van kín, bền, đóng mở nhanh nên có mặt trong hệ thống nước, khí, hơi, dầu và hóa chất. Bài này là bản tổng quan: cấu tạo, nguyên lý, cách phân loại, ứng dụng, cách chọn, lắp đặt, bảo dưỡng và xử lý sự cố, kèm liên kết sang các bài chuyên sâu.

Van bi là gì?

Trong thân van có một viên bi khoét lỗ xuyên tâm, nên gọi là van bi. Van mở hoàn toàn khi lỗ của bi song song với dòng chảy và đóng hoàn toàn khi lỗ vuông góc với dòng chảy. Muốn đọc đúng sơ đồ đường ống, bạn có thể xem thêm ký hiệu van bi trên bản vẽ.

Van bi có nhiều kích thước, vật liệu và kiểu thiết kế; mỗi thiết kế có đặc trưng riêng và phù hợp với một điều kiện làm việc riêng, nên phạm vi ứng dụng rất rộng. Van ra đời từ khoảng những năm 1950, ban đầu chỉ sản xuất cỡ nhỏ và vừa vì chi phí cao; nhờ công nghệ chế tạo phát triển, các cỡ lớn ngày càng phổ biến. Tại Việt Nam, van bi dùng nhiều trong lọc dầu, đường ống dài, hóa chất, giấy, dược phẩm, thủy lợi, năng lượng, thép và cấp thoát nước đô thị.

Khác với van cổng hay van cầu, van bi có hành trình ngắn, thân gọn và lắp được ở vị trí chật hẹp, nên được chọn nhiều cho cả hệ thống dân dụng lẫn công nghiệp.

Đặc điểm nổi bật của van bi

• Làm kín tốt: gioăng thường là PTFE, diện tích tiếp xúc nhỏ nên độ kín cao.
• Đóng mở nhanh, nhẹ: hành trình chỉ 90 độ.
• Ít mài mòn: khi mở hoàn toàn, lỗ bi thẳng với dòng chảy nên lưu chất ít cọ xát vào bộ phận làm kín.
• Sụt áp thấp: dòng chảy đi thẳng qua lỗ bi.
• Dải kích thước rộng: từ DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50 đến DN500 và lớn hơn.
• Bền, dễ lắp đặt, bảo dưỡng: cấu tạo đơn giản, ít chi tiết nên lắp đặt, bảo trì và sửa chữa không phức tạp; với vật liệu và gioăng phù hợp, van có tuổi thọ cao hơn nhiều dòng van khác.
• Điều tiết hạn chế: van bi chủ yếu dùng đóng/mở; nếu cần điều tiết liên tục hoặc chính xác nên cân nhắc loại van chuyên điều khiển.

Phần này mô tả các bộ phận chính của van và cách chúng phối hợp để đóng, mở dòng chảy.

Cấu tạo và nguyên lý hoạt động của van bi

Cấu tạo van bi

Van bi gồm 5 bộ phận chính. Chi tiết về áp suất, nhiệt độ và kích thước nằm trong bài thông số kỹ thuật của van bi.

• Tay gạt: điều khiển vị trí bi, đóng/mở và điều tiết dòng chảy.
• Thân van: chứa các bộ phận bên trong; dạng một, hai hoặc ba mảnh, kết nối ren, bích, kẹp, hàn…; làm từ đồng, gang, thép, inox, nhựa PVC…
• Trục van: truyền chuyển động từ tay điều khiển đến bi; thường làm từ inox hoặc vật liệu bền cao.
• Gioăng làm kín: ngăn rò rỉ giữa các bộ phận; làm từ PTFE, EPDM, cao su… Xem thêm về gioăng van bi.
• Bi van: bộ phận chính đóng/mở dòng chảy, hình cầu có lỗ xuyên tâm, làm từ inox, đồng, nhựa…

Nguyên lý hoạt động

Van bi hoạt động bằng cách xoay viên bi quanh trục. Khi van đóng, lỗ trên bi vuông góc với dòng chảy và chặn lưu chất. Khi xoay 90 độ, lỗ trùng hướng dòng chảy và lưu chất đi qua. Góc xoay trung gian cho mức mở một phần, nhưng nên hạn chế để van chạy lâu ở vị trí này vì dòng chảy dễ làm mòn gioăng. Cơ chế này tương tự van bướm ở chỗ cần một cơ cấu bên ngoài (tay gạt, tay quay hoặc bộ truyền động) để xoay bộ phận đóng mở bên trong. Cách vận hành, đóng mở và chỉnh bộ truyền động được trình bày trong bài cách điều chỉnh van bi.

Ball valve và các tên gọi tiếng Anh thường gặp

Ball valve là tên tiếng Anh của van bi. Khi đọc catalogue hoặc đặt hàng nhập khẩu, bạn sẽ gặp các cụm sau:

• Stainless steel / steel / plastic / cast iron ball valve: van bi inox, thép, nhựa, gang (theo vật liệu thân).
• Electric / pneumatic ball valve: van bi điều khiển điện / khí nén.
• Two-way / three-way ball valve: van bi 2 ngã / 3 ngã.
• Full port / reduced port: lỗ bi bằng cỡ ống / nhỏ hơn một cấp.
• Floating / trunnion ball valve: bi nổi (bi tựa vào gioăng) / bi có trục đỡ, dùng cho cỡ lớn, áp cao.
• JIS 10K / BS flanged ball valve: van bi mặt bích theo tiêu chuẩn JIS 10K / BS.

Phân loại van bi

Để chọn đúng van, hãy phân loại theo năm tiêu chí dưới đây.

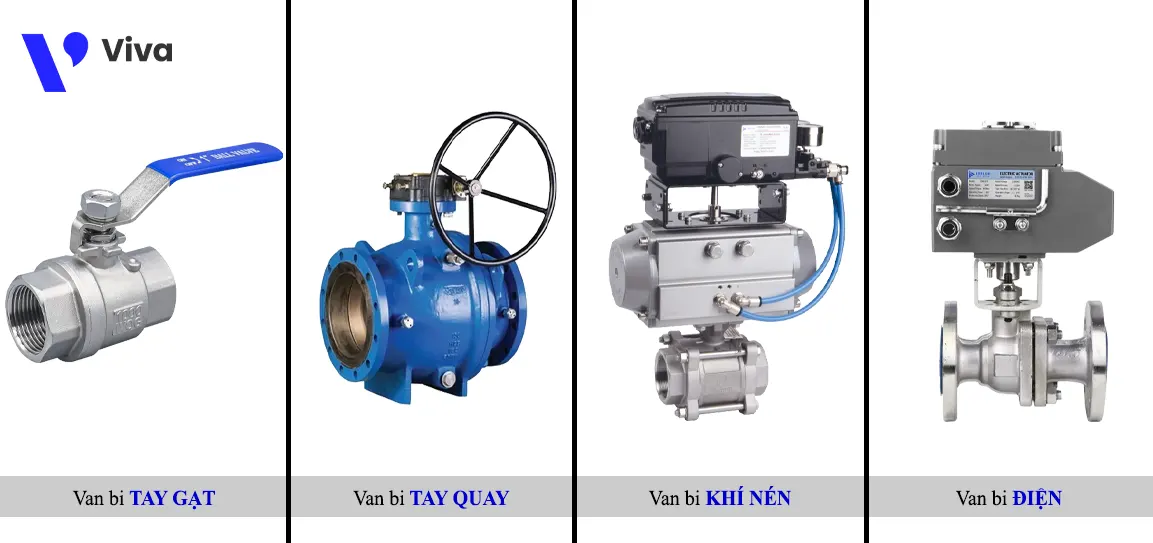

Theo phương thức vận hành

• Van bi tay gạt: phổ biến nhất cho ống nhỏ (khoảng DN15–DN100); gạt tay để đóng mở nhanh, dễ dùng. Loại tay gạt có nhiều kiểu, xem bài thay tay gạt van bi.
• Van bi tay quay: dùng cho cỡ lớn (thường từ DN150), có hộp số trợ lực và vô lăng để xoay nhẹ hơn. Lực cần thiết xem bài mô men xoắn của van bi.
• Van bi điều khiển điện: lắp bộ truyền động điện, dùng cho hệ thống tự động hoặc vị trí khó tiếp cận. Nhiều người nhầm loại này với van điện từ; hai loại khác nhau, xem van bi điện khác van điện từ thế nào.
• Van bi điều khiển khí nén: lắp bộ truyền động khí nén, đóng mở nhanh, thường dùng ở nơi cần an toàn cháy nổ hoặc chu kỳ đóng mở dày.

Theo vật liệu chế tạo

Lưu chất quyết định vật liệu van. Tổng hợp đầy đủ có trong bài vật liệu chế tạo van bi.

• Van bi inox (201, 304, 316): chống ăn mòn, chịu nhiệt và áp tốt; dùng cho hóa chất, thực phẩm, công nghiệp nặng.
• Van bi đồng: dễ gia công, chi phí hợp lý; dùng cho nước sạch dân dụng, khí nén thông thường.
• Van bi nhựa (PVC, uPVC, cPVC): chịu hóa chất ăn mòn như axit, kiềm, muối; chịu nhiệt và áp thấp hơn kim loại.
• Van bi gang: chịu lực tốt, hay dùng ở cỡ lớn cho cấp thoát nước, PCCC.

Theo kiểu kết nối

Có ba kiểu thường gặp; so sánh chi tiết trong bài các kiểu kết nối của van bi.

• Nối ren: ren trong hai đầu, vặn trực tiếp vào ống; hợp ống nhỏ, áp thấp, dễ tháo lắp.
• Mặt bích: dùng cho ống công nghiệp lớn, kín và chịu rung tốt; cần chọn đúng tiêu chuẩn mặt bích (JIS, BS, ANSI…).
• Hàn / rắc co: hàn cho mối nối vĩnh viễn; rắc co (thường bằng nhựa) cho tháo lắp nhanh bằng tay.

Theo cửa thông (lỗ bi)

Van full bore (full port) có lỗ bi bằng cỡ ống nên ít cản dòng; van reduced bore có lỗ nhỏ hơn, gọn và nhẹ hơn. Ưu nhược điểm của van bi full bore và reduced bore được phân tích riêng.

Theo số ngã dòng chảy

• Van bi 2 ngã: một cửa vào, một cửa ra, chỉ đóng hoặc mở dòng thẳng.
• Van bi 3 ngã: lỗ bi hình chữ L hoặc T, dùng để điều hướng, chia hoặc gộp dòng thay vì chỉ đóng ngắt.

Ứng dụng của van bi

Nhờ độ bền, độ kín và thao tác nhanh, van bi xuất hiện trong nhiều lĩnh vực. Vật liệu van thay đổi theo từng môi trường làm việc: môi trường áp và nhiệt cao ưu tiên kim loại, môi trường hóa chất ăn mòn ở nhiệt độ thấp thường dùng nhựa kỹ thuật.

• Dầu khí, hóa chất: van bi thép hoặc inox kiểm soát dầu thô, xăng dầu, hóa chất ăn mòn.
• Nhiệt điện, hơi nóng: đường ống hơi, nước ngưng; hơi bão hòa trong xưởng may, giặt là.
• Thực phẩm, đồ uống, dược phẩm: dùng van bi vi sinh inox 304 hoặc 316, bề mặt đánh bóng, dễ vệ sinh CIP.
• Xử lý nước, cấp thoát nước, PCCC: van bi gang, nhựa uPVC cho nước thải và hóa chất xử lý nước; nước sạch có thể tham khảo van bi cho nước uống.
• Chân không và khí nén: độ kín cao và sụt áp thấp phù hợp bình tích áp, máy nén khí; xem van bi cho hệ chân không.
• Dân dụng, nông nghiệp: van bi nhựa cho hệ thống tưới; van bi đồng cho van khóa đầu nguồn, vòi nước, đường gas dân dụng.

Cách chọn van bi phù hợp

Cần cân nhắc năm yếu tố: vật liệu, nhiệt độ, áp suất, kiểu điều khiển và kiểu kết nối. Quy trình từng bước có trong bài hướng dẫn lựa chọn van bi.

• Vật liệu: inox, đồng, nhựa, gang, thép… được chế tạo để dùng với các lưu chất khác nhau. Chọn chủ yếu theo tính chất lưu chất, cộng thêm nhiệt độ và độ ẩm của môi trường xung quanh.
• Nhiệt độ làm việc: mỗi van có nhiệt độ tối đa riêng, phụ thuộc vật liệu thân và vật liệu gioăng. Chọn đúng dải nhiệt giúp van hoạt động ổn định và kéo dài tuổi thọ.
• Áp suất làm việc: áp danh định của van phải phù hợp với hệ thống. Van có áp danh định thấp hơn áp thực tế sẽ nhanh rò rỉ và hư hỏng.
• Kiểu điều khiển: tay gạt, tay quay, điều khiển điện hoặc khí nén. Ngoài nhu cầu của hệ thống, cần xét khả năng tiếp cận, không gian lắp đặt và kích thước van.
• Kiểu kết nối: nối ren, nối bích, nối hàn, dán keo… Chọn kiểu phù hợp với kích thước và loại van bi được thiết kế.

Về kích thước, bạn có thể tham khảo cách tính kích thước van bi. Nếu phân vân giữa hai kiểu van, xem khác nhau giữa van bi và van bướm.

So sánh ưu nhược điểm các vật liệu van bi

Bảng dưới đây tóm tắt nhanh, chỉ mang tính tham khảo; hãy đối chiếu catalogue của hãng.

Lắp đặt và bảo dưỡng van bi

Trước khi lắp, đối chiếu áp suất, nhiệt độ và vật liệu van với yêu cầu hệ thống. Quy trình đầy đủ có trong bài cách lắp đặt van bi; với van có bộ truyền động, xem lắp đặt van bi điện.

Quy trình lắp đặt

• Làm sạch đường ống: loại bỏ xỉ hàn, cát bụi; tạp chất kẹt vào bi sẽ làm xước gioăng (seat) và gây rò rỉ.
• Chọn vị trí lắp: lắp ngang hoặc dọc đều được; nên ưu tiên trục van hướng lên để dễ vận hành, bảo trì.
• Căn tâm ống: hai đầu ống song song, đồng tâm; lắp lệch gây ứng suất, dẫn đến nứt thân hoặc kẹt bi.
• Siết lực vừa đủ: van ren dùng băng tan và siết vừa tay để không biến dạng ren; van mặt bích siết bu lông theo hình ngôi sao để gasket chịu lực đều.

Bảo dưỡng định kỳ

• Vệ sinh 3–6 tháng/lần: lau bụi trên trục và bộ điều khiển; van ngoài trời nên có che chắn.
• Bôi trơn trục: dùng mỡ chịu nhiệt hoặc dầu chuyên dụng để tay gạt, bộ truyền động không bị kẹt.
• Kiểm tra độ kín: quan sát rò rỉ ở cổ van và mối nối; nếu rò ở trục, siết nhẹ đai ốc ép gioăng hoặc thay gioăng mới.
• Vận hành thử: van ít dùng nên đóng/mở hết hành trình 1–2 lần định kỳ để bi không bị bó cứng bởi cặn.

Lưu ý an toàn: trước khi tháo van để bảo trì, phải xả hết áp suất trong đường ống và đợi lưu chất nguội.

Để giảm sự cố, nên ghi lại ngày lắp, ngày bảo dưỡng và tình trạng gioăng của từng van quan trọng, từ đó chủ động thay gioăng trước khi van rò rỉ. Với các van nằm trên tuyến chính hoặc khó tiếp cận, nên có van dự phòng cùng cỡ và cùng vật liệu để thay nhanh khi cần.

Sự cố thường gặp và cách khắc phục

Van bi bền nhưng vẫn có thể gặp ba sự cố phổ biến dưới đây. Danh sách đầy đủ hơn có trong bài các lỗi thường gặp của van bi.

• Rò rỉ ở trục (cổ van): do gioăng cổ van mòn hoặc đai ốc chưa chặt. Siết nhẹ đai ốc ép gioăng; nếu vẫn rò, tháo tay gạt và thay gioăng PTFE mới.
• Tay gạt kẹt, khó đóng mở: do để lâu không vận hành, rỉ sét hoặc đóng cặn trong bi. Xịt dầu bôi trơn (loại RP7) vào trục rồi đóng mở nhẹ nhiều lần để phá lớp cặn.
• Đóng không kín, nước vẫn rỉ: do sỏi, cát, xỉ hàn kẹt giữa bi và gioăng, hoặc gioăng bị xước. Tháo van vệ sinh lòng van; nếu seat rách thì thay mới.

Mua van bi ở đâu uy tín?

Khi chọn nhà cung cấp, hãy ưu tiên đơn vị có hàng sẵn đủ kích thước, chứng từ xuất xứ và chất lượng rõ ràng, chính sách bảo hành minh bạch và có kỹ sư tư vấn đúng kỹ thuật thay vì chỉ báo giá. Để so sánh thương hiệu, xem các thương hiệu van bi uy tín; để tham khảo mức giá, xem bảng giá van bi.

Viva (vangiare.vn) cung cấp van bi inox, đồng, gang, nhựa nhiều kích thước, có kho hàng tại TP.HCM, hỗ trợ giấy tờ CO, CQ theo yêu cầu dự án và có kỹ sư tư vấn chọn đúng loại van, đúng vật liệu cho hệ thống. Dưới đây là hình ảnh kho hàng thực tế.

Một số lưu ý khi đặt hàng: nêu rõ vật liệu thân và gioăng, áp danh định (PN hoặc class), cỡ DN, kiểu kết nối, kiểu vận hành, và với van mặt bích thì cả tiêu chuẩn bích đang dùng. Cung cấp đủ thông tin này giúp tránh nhầm van, giảm thời gian đổi trả và rút ngắn thời gian báo hàng.

Kết luận

Van bi phù hợp khi cần đóng ngắt nhanh, kín và ít sụt áp, từ đường nước dân dụng đến nhà máy hóa chất, thực phẩm và năng lượng. Chọn vật liệu theo lưu chất, áp danh định theo áp thực tế, kiểu vận hành theo kích thước và mức tự động hóa; kiểu kết nối theo đường ống hiện có. Nếu cần điều tiết liên tục, hãy tham khảo thêm các loại van điều khiển khác.

Nếu bạn chưa chắc nên chọn loại van bi nào cho hệ thống của mình, hãy gửi thông số lưu chất, áp suất, nhiệt độ và cỡ ống để đội ngũ kỹ thuật của Viva tư vấn.
